오일 온도 조절 시스템은 최대 온도 360°C까지의 열전달 오일을 사용하기 위해 특별히 설계된 반폐쇄 회로입니다.
이 시리즈의 유닛 디자인은 최대 360°C까지의 온도에 필요한 모든 안전 측면을 다룹니다.

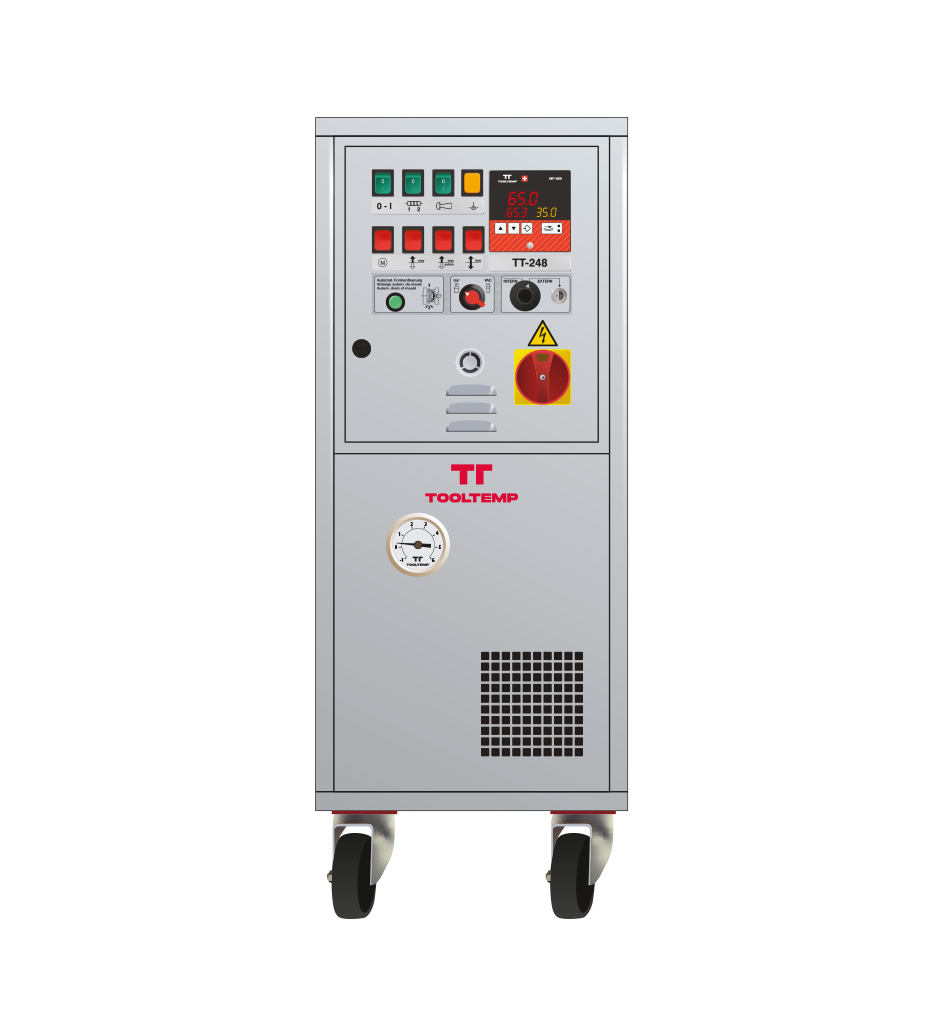

CLASSIC Oil TT-248

주요 기능
 최대 온도 200°C
 가열 용량 8 kW
 냉각 용량 20 kW @ 200°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대5.5 bar
 마그네틱 드라이브 100 l/min; 최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 최대 600kg까지의 금형에 대한 입문 수준의 오일 온도 조절 장치

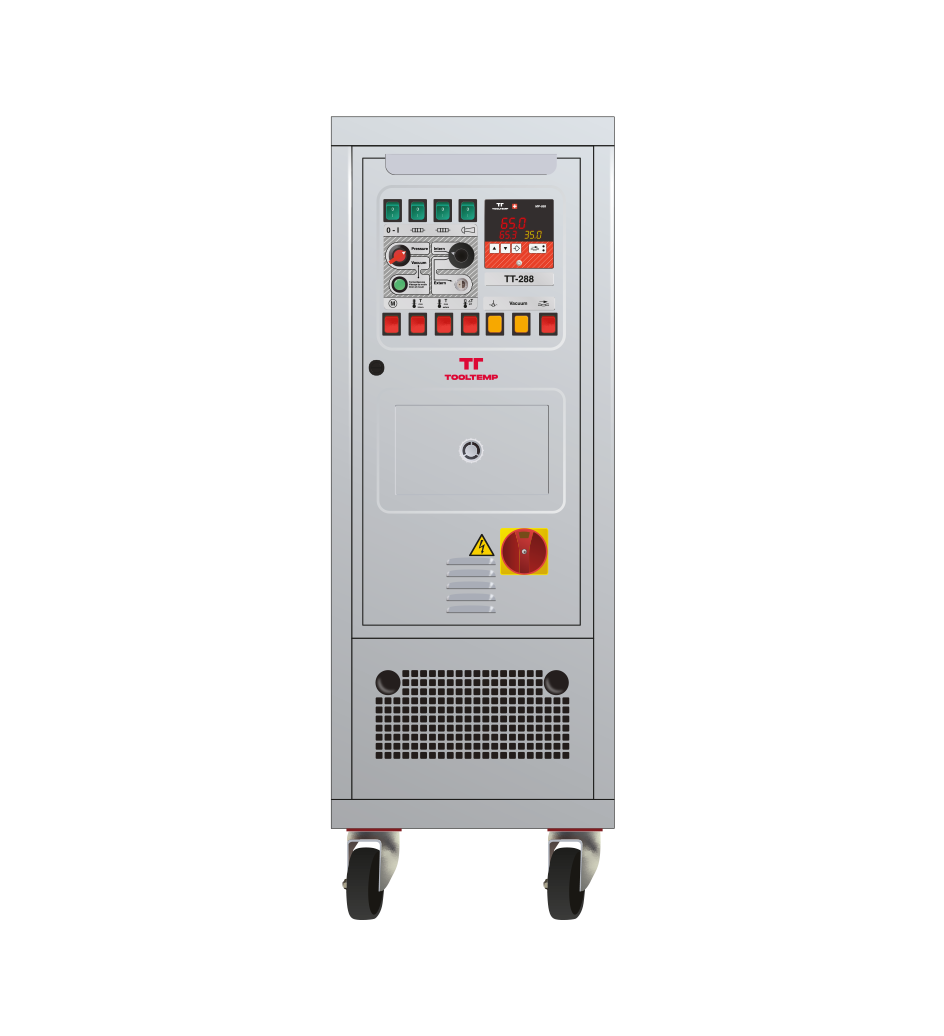

CLASSIC Oil TT-288

주요 기능
 최대 온도 250°C
 가열 용량 8 kW
 냉각 용량 60 kW @ 250°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대5.5 bar
 마그네틱 드라이브 100 l/min; 최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 최대 600kg까지의 금형, 작은 롤러, 이중 회로 버전도 가능

CLASSIC Oil TT-288/2

주요 기능
 최대 온도 250°C
 가열용량 2 x 8 kW
 냉각 용량 2 x 60 kW @ 250°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 마그네틱 커플링 100 l/min; 최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 금형, 롤러, 플레이트

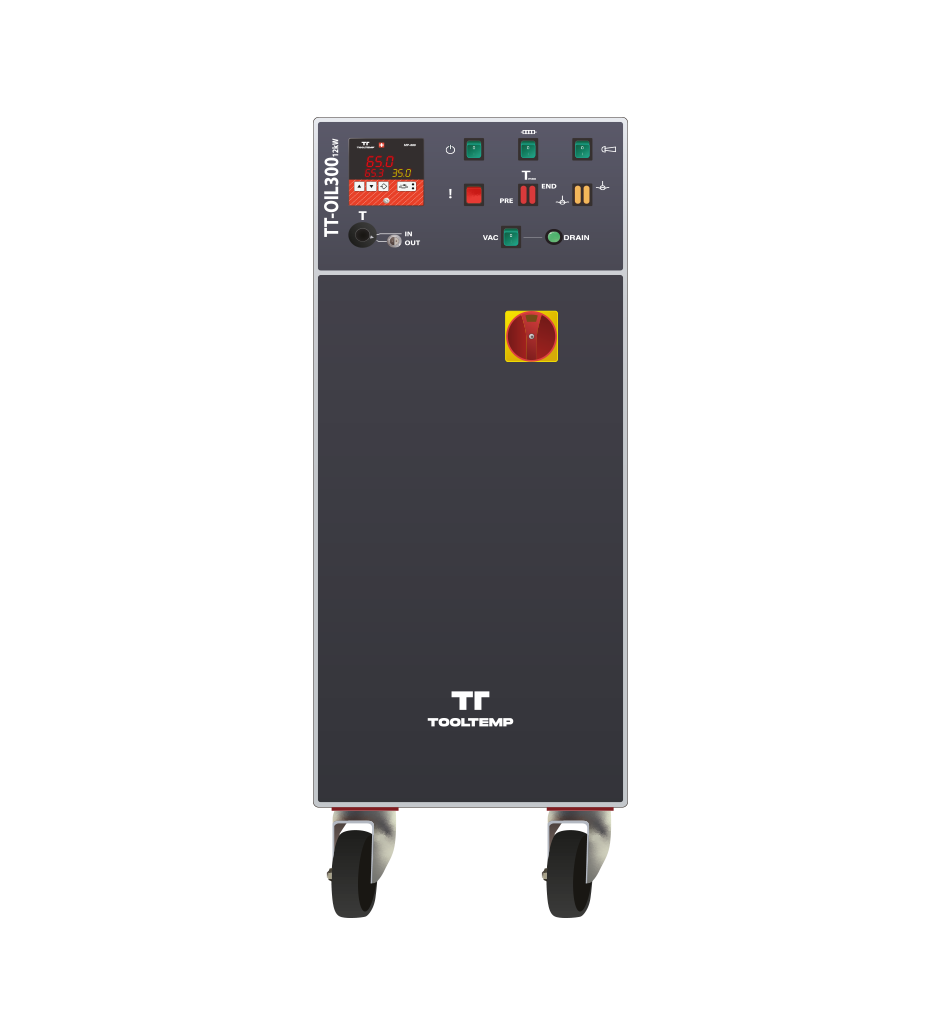

CLASSIC Oil TT-OIL300

주요 기능
 최대 온도 300°C
 가열용량 12 kW
 냉각 용량 60 kW @ 250°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 마그네틱 커플링 100 l/min; 최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 큰 확장 부피를 가진 온도 조절 시스템, 금형, 롤러

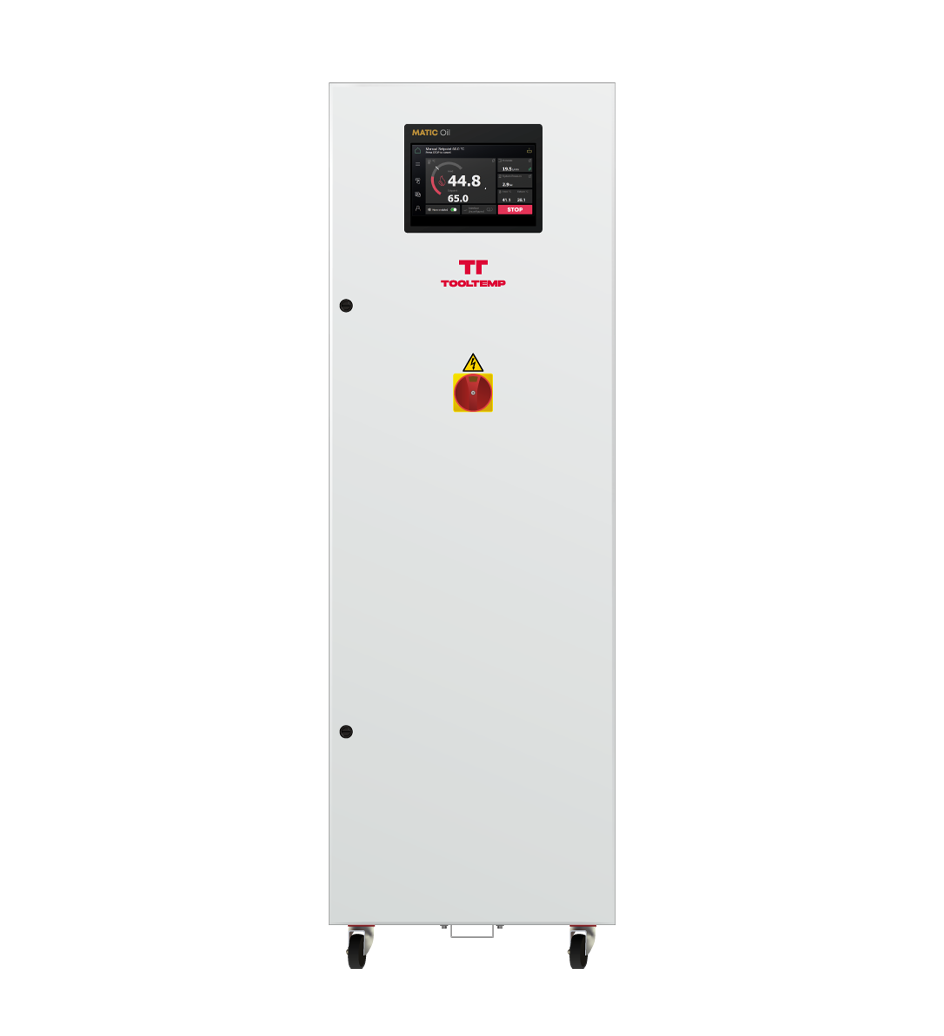

MATIC Oil 360 16/24

주요 기능
 최대 온도 140°C
 가열 용량 16 kW I 24 kW
 냉각 용량 90 kW @ 360°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 마그네틱 드라이브 100 l/min; 최대 5.5 bar
 Digital IRIS 컨트롤러
 통합된 주파수 변환기

>

‍
주요 특징
▶︎ 금형 도구, 롤러, 2회로 장치로도 가능

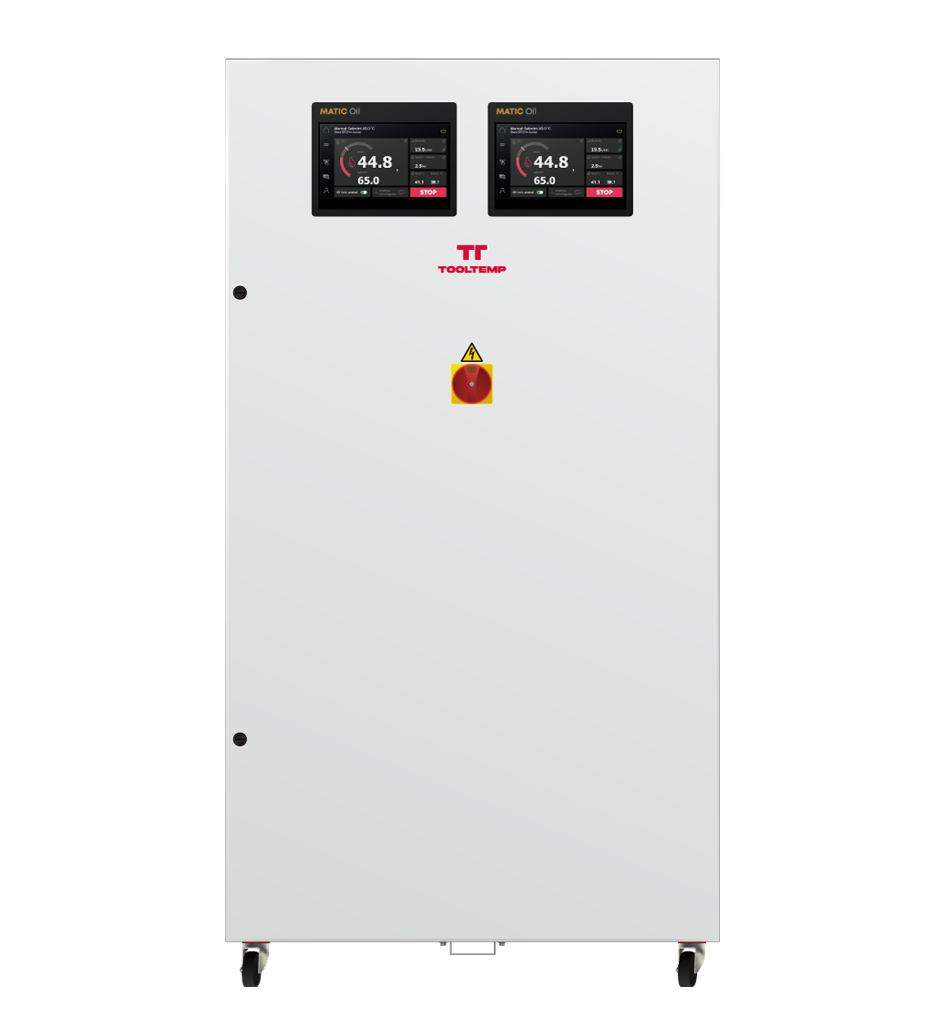

MATIC Oil 360 2×16/2×24

주요 기능
 최대 온도 360°C
 가열 용량 2 x 16 kW I 2 x 24 kW
 냉각 용량 2 x 90 kW @ 360°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 마그네틱 커플링 100 l/min; 최대 5.5 bar
 Digital IRIS 컨트롤러
 통합된 주파수 변환기

>

‍
주요 특징
▶︎ 금형 도구, 롤러, 플레이트

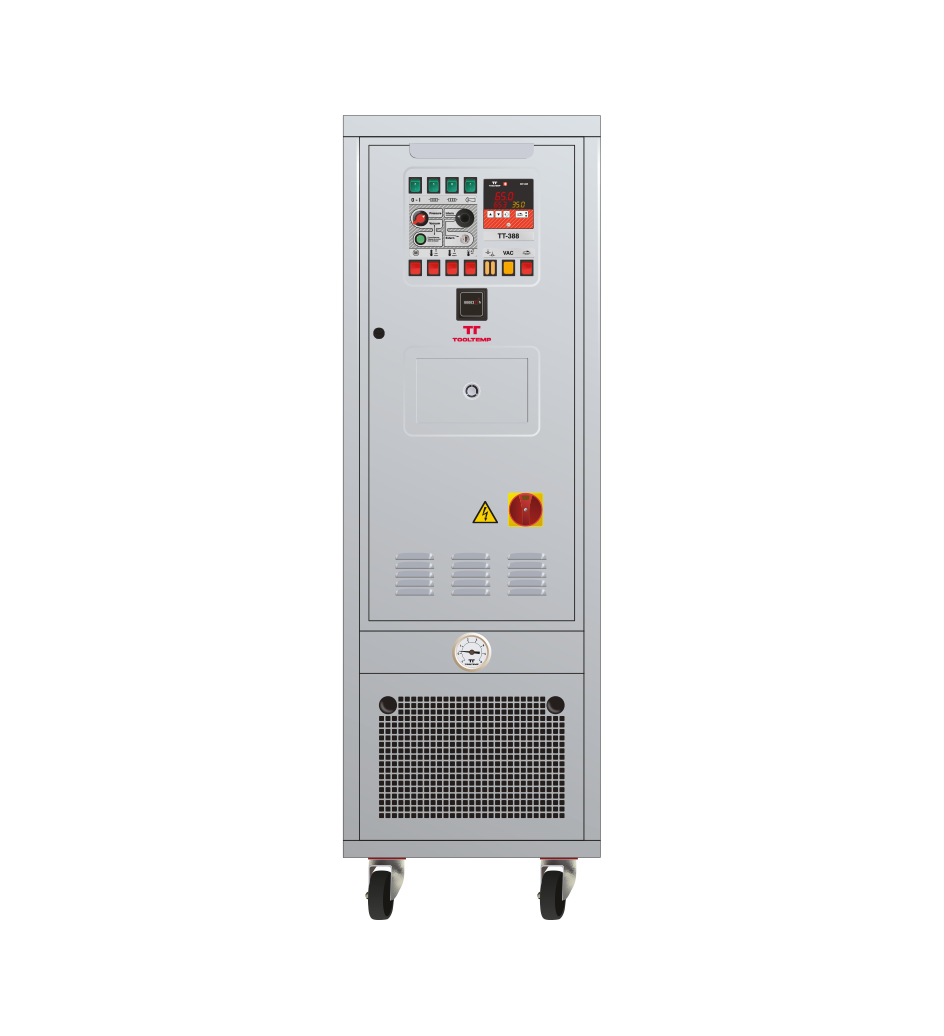

CLASSIC Oil TT-388 32 kW

주요 기능
 최대 온도 360°C
 가열 용량 32 kW
 냉각 용량 160 kW @ 360°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 마그네틱 드라이브 100 l/min; 최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 금형, 플레이트, 롤러, 이중벽 용기 등 큰 용량을 위한 고온 유닛

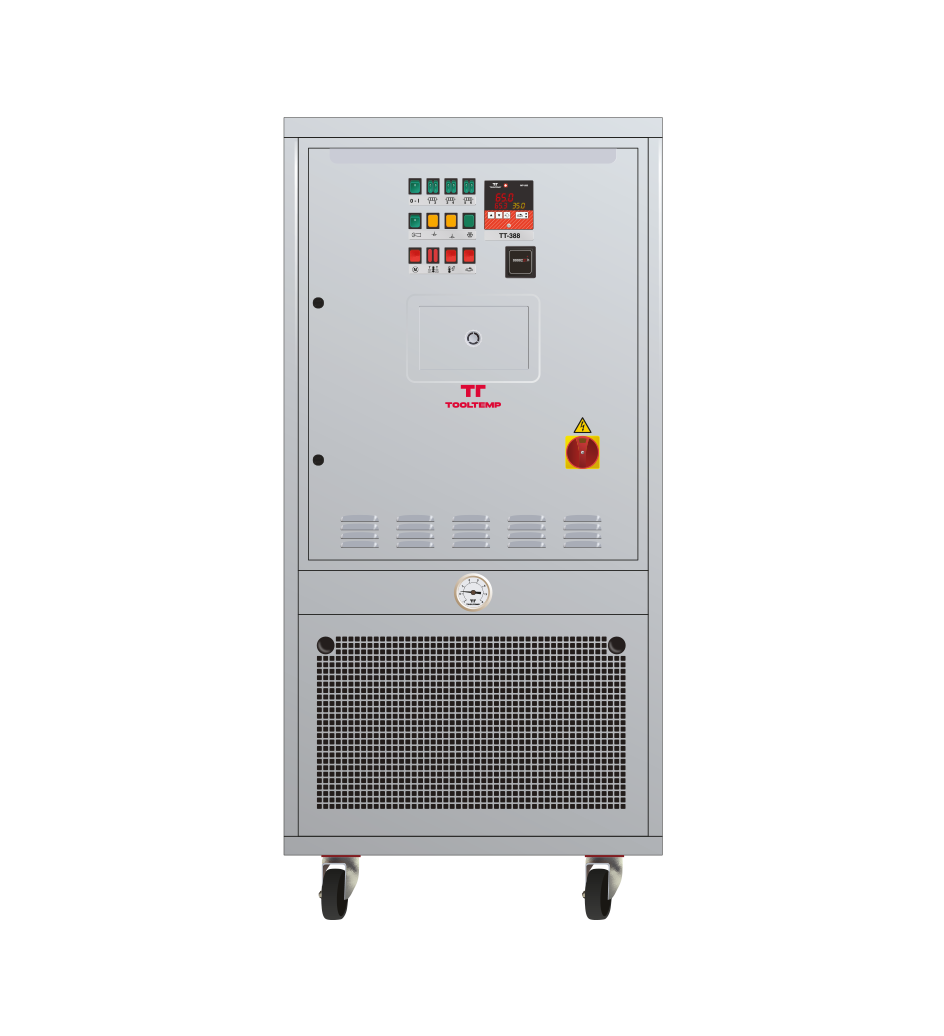

CLASSIC Oil TT-388 48 kW

주요 기능
 최대 온도 360°C
 가열 용량 48 kW
 냉각 용량 230 kW @ 360°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 마그네틱 드라이브 100 l/min; 최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 금형, 플레이트, 롤러, 이중벽 용기 등 큰 용량을 위한 고온 유닛

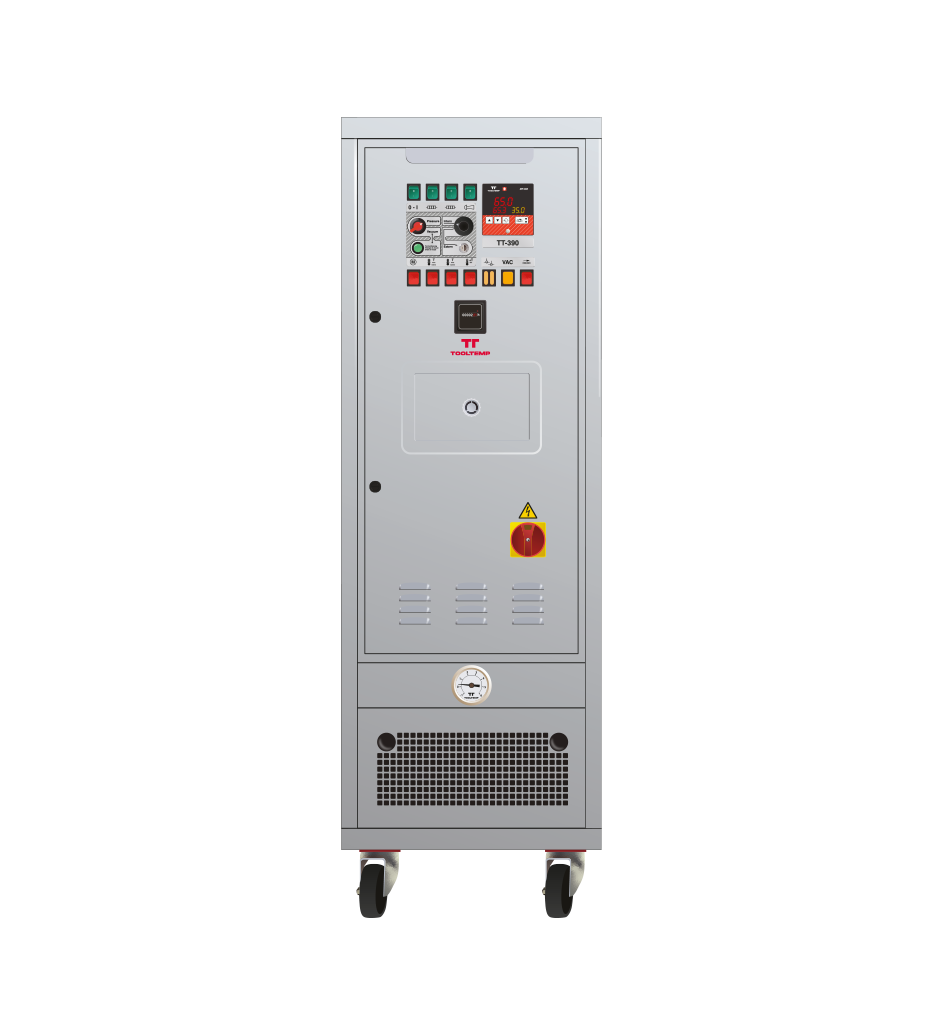

CLASSIC Oil TT-390

주요 기능
 최대 온도 360°C
 가열 용량 16 kW I 24 kW
 냉각 용량 90 kW @ 360°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 마그네틱 드라이브 100 l/min; 최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 금형, 롤러, 플레이트 이중회로 버전도 가능

CLASSIC Oil TT-390/2
2×16 / 2×24

주요 기능
 최대 온도 360°C
 가열 용량 2 x 16 kW I 2 x 24 kW
 냉각 용량 2 x 90 kW @ 360°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 마그네틱 커플링 100 l/min; 최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 금형, 롤러, 플레이트

CLASSIC Oil TT-390/2
2 x 36

주요 기능
 최대 온도 360°C
 가열 용량 2 x 16 kW I 2 x 24 kW
 냉각 용량 2 x 110 kW @ 360°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 마그네틱 커플링 100 l/min; 최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 금형, 롤러, 플레이트

CLASSIC Oil TT-508 X

주요 기능
 최대 온도 300°C
 가열 용량 48 kW
 냉각 용량 480 kW @ 다이어그램 참고
 간접 냉각 시스템
 펌프 용량 260 l/min; 최대 4.0 bar

>

‍
주요 특징
▶︎ 롤러, 플레이트, 대형 금형

CLASSIC Oil TT-510 X

주요 기능
 최대 온도 300°C
 가열 용량 96 kW
 냉각 용량 480 kW @ 다이어그램 참고
 간접 냉각 시스템
 펌프 용량 260 l/min; 최대 4.0 bar
 매질 오일

>

‍
주요 특징
▶︎ 가열 및 냉각 유닛, 이중벽 반응기, 롤러, 플레이트, 캘린더 등 대용량을 위한 장비

CLASSIC Oil TT-708 Y

주요 기능
 최대 온도 300°C
 가열 용량 72 kW I 120 kW I 144 kW
 냉각 용량 600 kW @ 다이어그램 참고
 간접 냉각 시스템
 펌프 용량 200-500 l/min; 최대 4.0 bar
 매질 오일

>

‍
주요 특징
▶︎ 가열 및 냉각 유닛, 이중벽 반응기, 롤러, 플레이트, 캘린더 등 대용량을 위한 장비

CLASSIC Oil TT-407 Z

주요 기능
 최대 온도 240°C
 가열 용량 8 kW
 냉각 용량 67 kW @ 다이어그램 참고
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 넓은 온도 범위를 가진 고성능 유닛, 반응기 및 이중벽 컨테이너용

CLASSIC Oil TT-409 Z

주요 기능
 최대 온도 240°C
 가열 용량 24 kW
 냉각 용량 93 kW @230°C간접
150 kW @ 80°C 직접
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 넓은 온도 범위를 가진 고성능 유닛, 반응기 및 이중벽 컨테이너용

CLASSIC Oil TT-410 X

주요 기능
 최대 온도 240°C
 가열 용량 48 kW
 냉각 용량 150 kW @230°C 간접
175 kW @ 80°C 직접
 간접 냉각 시스템
 펌프 용량 260 l/min; 최대 4.0 bar
 매질 오일

>

‍
주요 특징
▶︎ 넓은 온도 범위를 가진 고성능 유닛, 반응기 및 이중벽 컨테이너용

CLASSIC Oil TT-608 Z

주요 기능
 최대 온도 300°C
 가열 용량 24 kW I 48 kW
 냉각 용량 93 kW @90°C
 간접 냉각 시스템
 Axial face seal 펌프 용량 100 l/min;
최대 5.5 bar
 매질 오일

>

‍
주요 특징
▶︎ 순환 가열 및 냉각을 위한 2 온도 조절 회로 시스템

오일 온도 조절 장치

제품 범위 개요

제 품

온도 범위

열전달 매체

충전량

팽창량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

유량제어온도

펌 프

모 터

펌프 시스템 다이어그램 참조

유형 Z : 축면 밀봉 100 l/min; 최대 5.5 bar

유형 A : 자기 드라이브 100 l/min; 최대 5.5 bar

유형 X : 260 l/min; 최대 4.0 bar

유형 Y : 200-500 l/min; 최대 4.0 bar

진공 흡입 용량

제어 장치

측정 센서

배관 규격

열매체 츌구

냉각수 출구

냉각수 입구

워터-글리콜

최소 압축 공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

bar

TT-248

200

오일

200

1.8

●

3/4" BS

1/2" BS

880 x 360 x 920

120

TT-288

250

오일

간 접

250

1.8

●

○

MP-888

FeKo Typ J

3/4" BS

1" BS

1130 x 390 x 1070

150

은회색 RAL 7001

TT-OIL300

300

오일

250

●

○

3/4" BS

1130 x 390 x 995

150

기 능

유량 제어

누수 방지 장치

금형 배수

금형내부 온도제어

인터페이스 컨트롤러

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

이중 회로 버전

●

Go to product

● 표준/ ○ 선택 / – 불가능

●

○

●

Go to product

●

○

●

Go to product

제 품

온도 범위

열전달 매체

충전량

팽창량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

유량제어온도

펌 프

모 터

펌프 시스템 다이어그램 참조

유형 Z : 축면 밀봉 100 l/min; 최대 5.5 bar

유형 A : 자기 드라이브 100 l/min; 최대 5.5 bar

유형 X : 260 l/min; 최대 4.0 bar

유형 Y : 200-500 l/min; 최대 4.0 bar

진공 흡입 용량

제어 장치

측정 센서

배관 규격

열매체 출구

냉각수 출구

냉각수 입구

워터-글리콜

최소 압축 공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

bar

TT-388

360

오일

15 I 21

16 I 24

360

1.8

●

○

3/4" BS

1" BS

1240 x 480 x 1400

205 I 215

TT-388 - 32 kW

360

오일

간 접

160

360

1.8

●

○

MP-888

FeKo Typ J

3/4" BS

1" BS

1240 x 480 x 1500

235

은회색 RAL 7001

TT-388 - 48 kW

360

오일

230

360

1.8

●

○

1" BS

1240 x 720 x 1500

335

기 능

유량 제어

누수 방지 장치

금형 배수

금형내부 온도제어

인터페이스 컨트롤러

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

이중 회로 버전

●

○

●

Go to product

● 표준/ ○ 선택 / – 불가능

●

○

●

Go to product

●

○

●

Go to product

제 품

온도 범위

열전달 매체

충전량

팽창량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

유량제어온도

펌 프

모 터

펌프 시스템 다이어그램 참조

유형 Z : 축면 밀봉 100 l/min; 최대 5.5 bar

유형 A : 자기 드라이브 100 l/min; 최대 5.5 bar

유형 X : 260 l/min; 최대 4.0 bar

유형 Y : 200-500 l/min; 최대 4.0 bar

진공 흡입 용량

제어 장치

측정 센서

배관 규격

열매체 출구

냉각수 출구

냉각수 입구

워터-글리콜

최소 압축 공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

bar

TT-390

360

오일

15 I 21

16 I 24

360

1.8

●

○

3/4" BS

1" BS

1240 x 480 x 1400

205 I 215

TT-508 X

300

오일

간 접

480

도표 참조

●

MP-888

FeKo Typ J

flange DN32

1 1/2" BS

1710 x 790 x 1540

520

은회색 RAL 7001

TT-510 X

300

오일

125

100

480

도표 참조

●

flange DN32

1 1/2" BS

2150 x 1300 x 1950

845

기 능

유량 제어

누수 방지 장치

금형 배수

금형내부 온도제어

인터페이스 컨트롤러

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

이중 회로 버전

●

○

●

Go to product

● 표준/ ○ 선택 / – 불가능

●

○

●

○

Go to product

●

○

●

○

Go to product

제 품

온도 범위

열전달 매체

충전량

팽창량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

유량제어온도

펌 프

모 터

펌프 시스템 다이어그램 참조

유형 Z : 축면 밀봉 100 l/min; 최대 5.5 bar

유형 A : 자기 드라이브 100 l/min; 최대 5.5 bar

유형 X : 260 l/min; 최대 4.0 bar

유형 Y : 200-500 l/min; 최대 4.0 bar

진공 흡입 용량

제어 장치

측정 센서

배관 규격

열매체 출구

냉각수 출구

냉각수 입구

워터-글리콜

최소 압축 공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

bar

TT-708 Y

300

오일

100 I 200 I 200

100

72 I 120 I 144

600

도표참조

7.5

●

MP-888

FeKo Typ J

flange DN50

1 1/2" BS

2150 x 1300 x 1950

1270

TT-407 Z

240

오일

간 접

144

230 I 80

1.8

●

MP-888

Pt-100

3/4" BS

1140 x 480 x 1400

220

은회색 RAL 7001

TT-409 Z

240

오일

150

230 I 80

1.8

●

MP-888

Pt-100

flange DN32

3/4" BS

1380 x 720 x 1500

340

기 능

유량 제어

누수 방지 장치

금형 배수

금형내부 온도제어

인터페이스 컨트롤러

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

이중 회로 버전

●

○

●

Go to product

● 표준/ ○ 선택 / – 불가능

●

○

●

Go to product

●

○

●

Go to product

제 품

온도 범위

열전달 매체

충전량

팽창량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

유량제어온도

펌 프

모 터

펌프 시스템 다이어그램 참조

유형 Z : 축면 밀봉 100 l/min; 최대 5.5 bar

유형 A : 자기 드라이브 100 l/min; 최대 5.5 bar

유형 X : 260 l/min; 최대 4.0 bar

유형 Y : 200-500 l/min; 최대 4.0 bar

진공 흡입 용량

제어 장치

측정 센서

배관 규격

열매체 출구

냉각수 출구

냉각수 입구

워터-글리콜

최소 압축 공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

bar

TT-410 X

300

오일

간 접

150

175

230 I 80

●

MP-888

Pt-100

flange DN32 / PN 16

1 1/2" BS

1710 x 790 x 1540

590

은회색 RAL 7001

TT-608 Z

240

오일

50+50

24 I 48

1.8

●

MP-888

Pt-100

3/4" BS

1710 x 790 x 1540

540

기 능

유량 제어

누수 방지 장치

금형 배수

금형내부 온도제어

인터페이스 컨트롤러

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

이중 회로 버전

● 표준/ ○ 선택 / – 불가능

●

○

●

Go to product

●

○

●

Go to product

Tool-Temp의 오일 온도 조절 장치-

성능을 위해 설계됨

오일 온도 조절 장치를 사용하는 장점은 극도로 높은 입구 온도를 달성할 수 있다는 것에 있습니다. Tool-Temp의 오일 온도 조절 장치는 최대 운영 온도가 360°C에 이릅니다. 우리는 이러한 장치를 직접 개발하여 오일의 산화가 발생하지 않고 오일의 열 분해가 최소화되도록 보장했습니다. 이는 열 전달 매체의 서비스 수명을 상당히 연장하고 냄새가 발생하거나 가연성 오일 증기가 탈출하는 것을 방지합니다. Tool-Temp의 오일 온도 조절 장치는 최상의 안전을 위해 설계되었습니다. 이런 종류의 장치는 단일 회로와 이중 회로 버전으로 제공됩니다.
