어떤 생산 시설에서든 에너지 소모를 줄이는 냉각수 공급은 필수입니다. 냉각수의 준비는 운영 비용의 상당한 비율을 차지하기 때문입니다. 냉각수 소비는 중요한 에너지 비용을 나타냅니다. 더 중요한 것은 냉각 시스템이 최적으로 설계되어야 한다는 것입니다. Tool-Temp의 산업용 물 냉각기는 생산 시스템에 대한 에너지 절약형 냉각수 공급을 보장합니다.

>

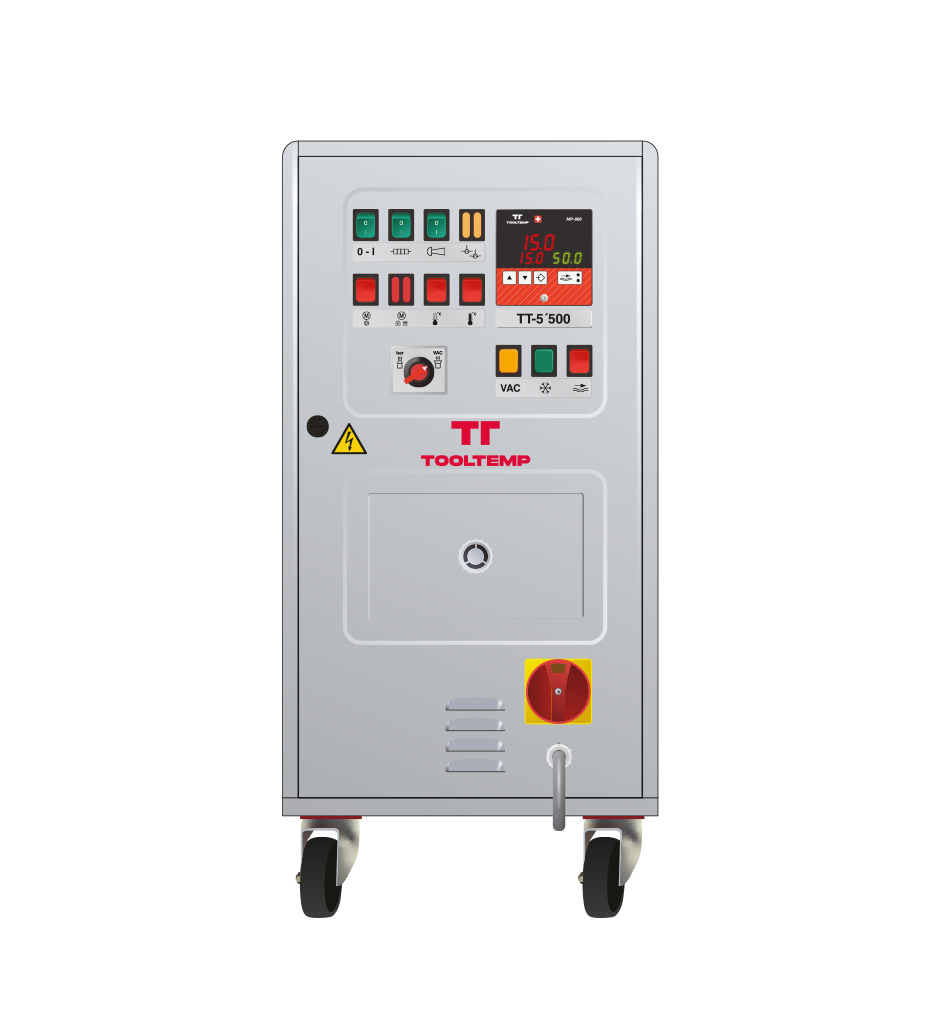

CLASSIC Cool TT-5’500 E

주요 기능
 온도 범위 +10°C에서 +40°C까지
 주변 온도 최대 +45°C
 가열 용량 5 kW
 냉각 용량 5 kW 명목
 펌프 용량 60 l/min;최대 4.0 bar
 냉매 R-134a
 열매체 : 물

‍
주요 특징
▶︎ 제일 작은 냉각 장치

>

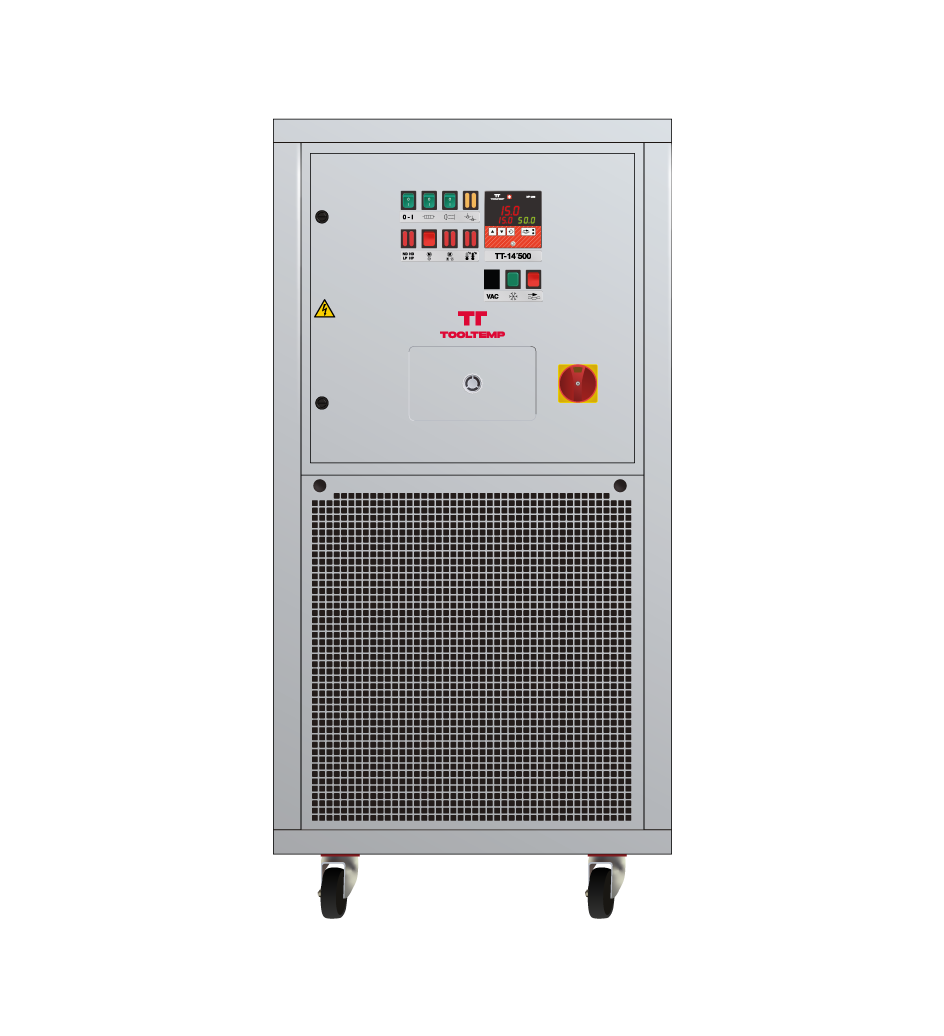

CLASSIC Cool TT-14’500 H

주요 기능
 온도 범위 +10°C에서 +40°C까지
 주변 온도 최대 +45°C
 가열 용량 6 kW
 냉각 용량 14 kW 명목
 펌프 용량 75 l/min;최대 4.0 bar
 냉매 R-134a
 열매체 : 물

‍
주요 특징
▶︎ 수냉식 버전 가능

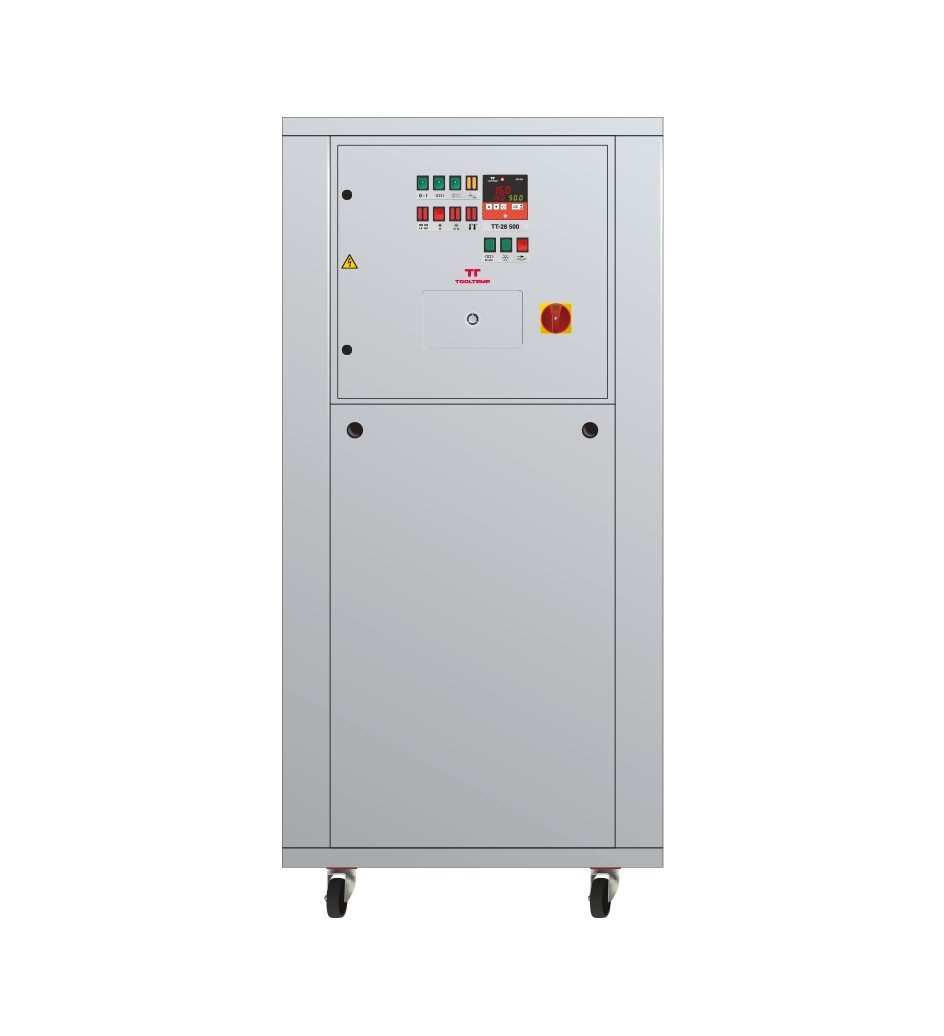

CLASSIC Cool TT-28’500

주요 기능
 온도 범위 +10°C에서 +40°C까지
 주변 온도 최대 +45°C
 가열 용량 9 kW
 냉각 용량 28 kW 명목
 펌프 용량 145 l/min;최대 5 bar
 냉매 R-134a
 열매체 : 물

>

‍
주요 특징
▶︎ 금형, 롤러, 플레이트

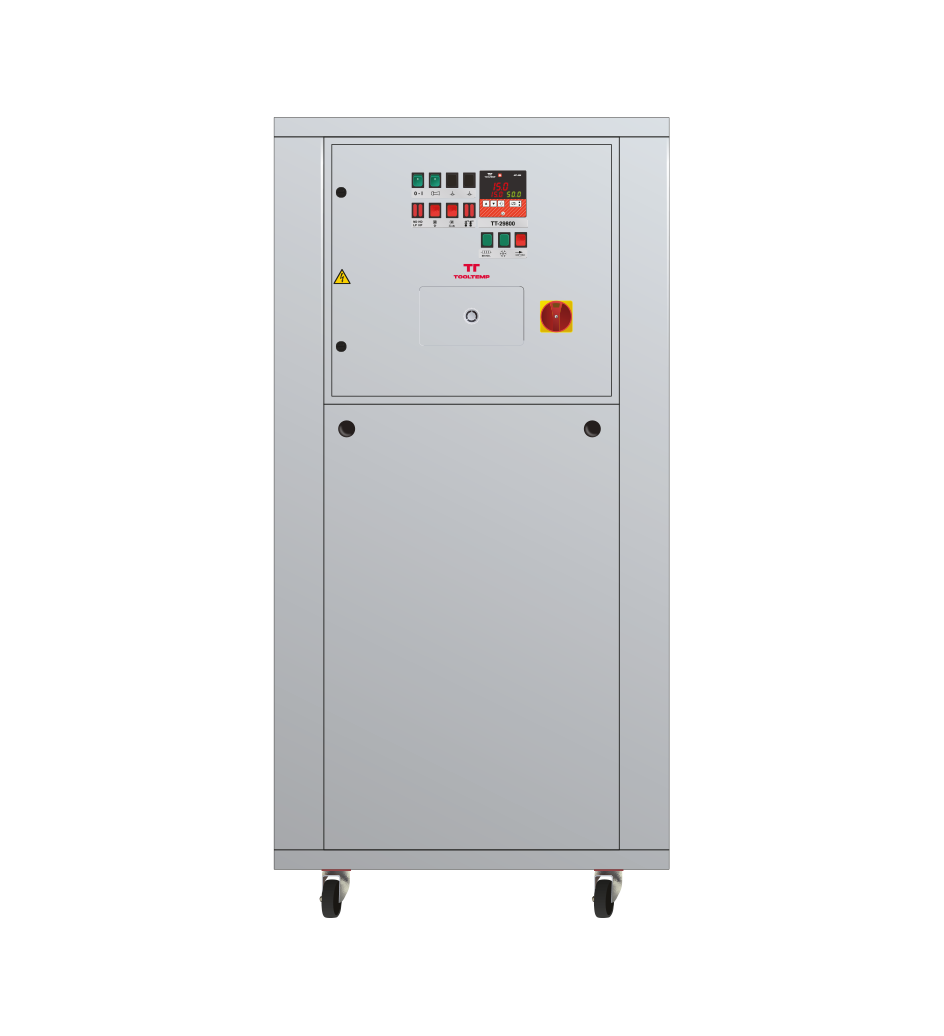

CLASSIC Cool TT-29’800 WK

주요 기능
 온도 범위 -25°C에서 +25°C까지
 주변 온도 최대 +45°C‍
 냉각 용량 54 kW 명목
 펌프 용량 140 l/min;최대 4.8 bar
 냉매 R-404a
 열매체 : 물

>

‍
주요 특징
▶︎ 부동액을 이용한 저온용 수냉식

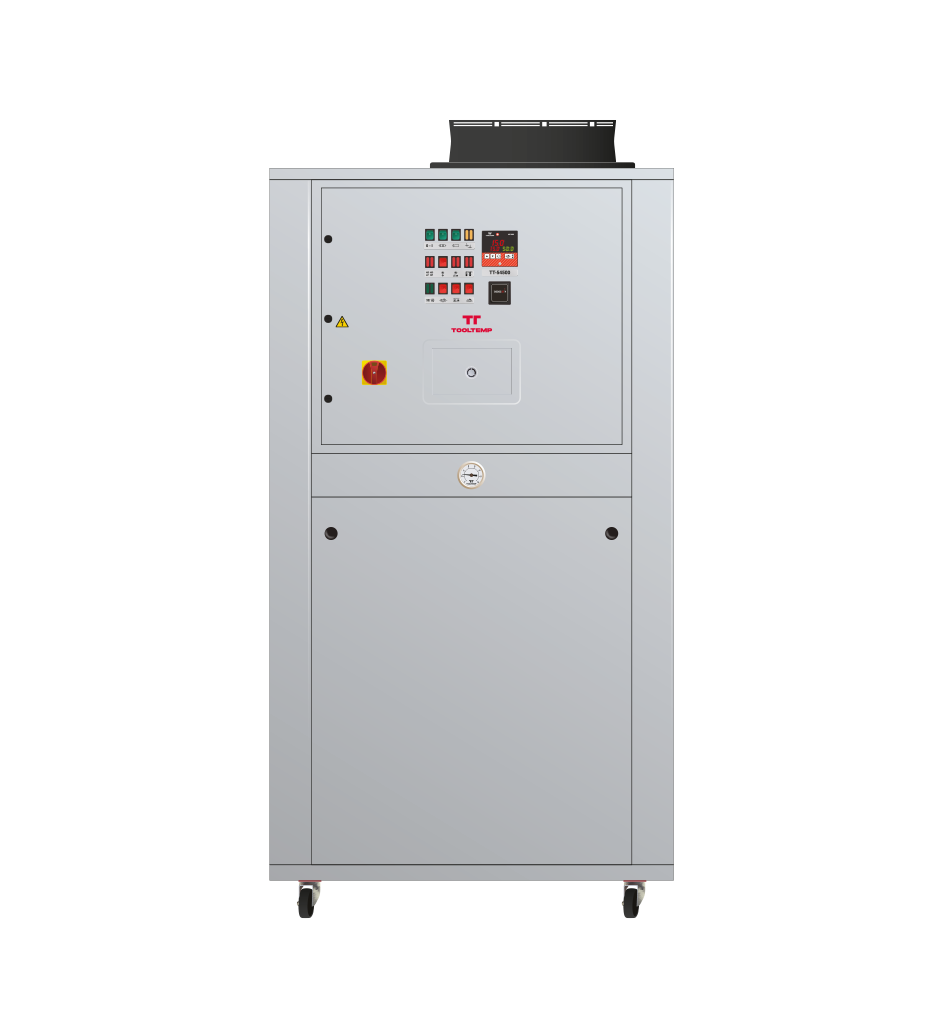

CLASSIC Cool TT-54’500

주요 기능
 온도 범위 +10°C에서 +40°C까지
 주변 온도 최대 +45°C
 가열 용량 12 kW
 냉각 용량 54 kW명목
 펌프 용량 225 l/min;최대 5.5 bar
 냉매 R-134a
 열매체 : 물

>

‍
주요 특징
▶︎ 다음 버전 가능: 수냉식, 탱크 없음

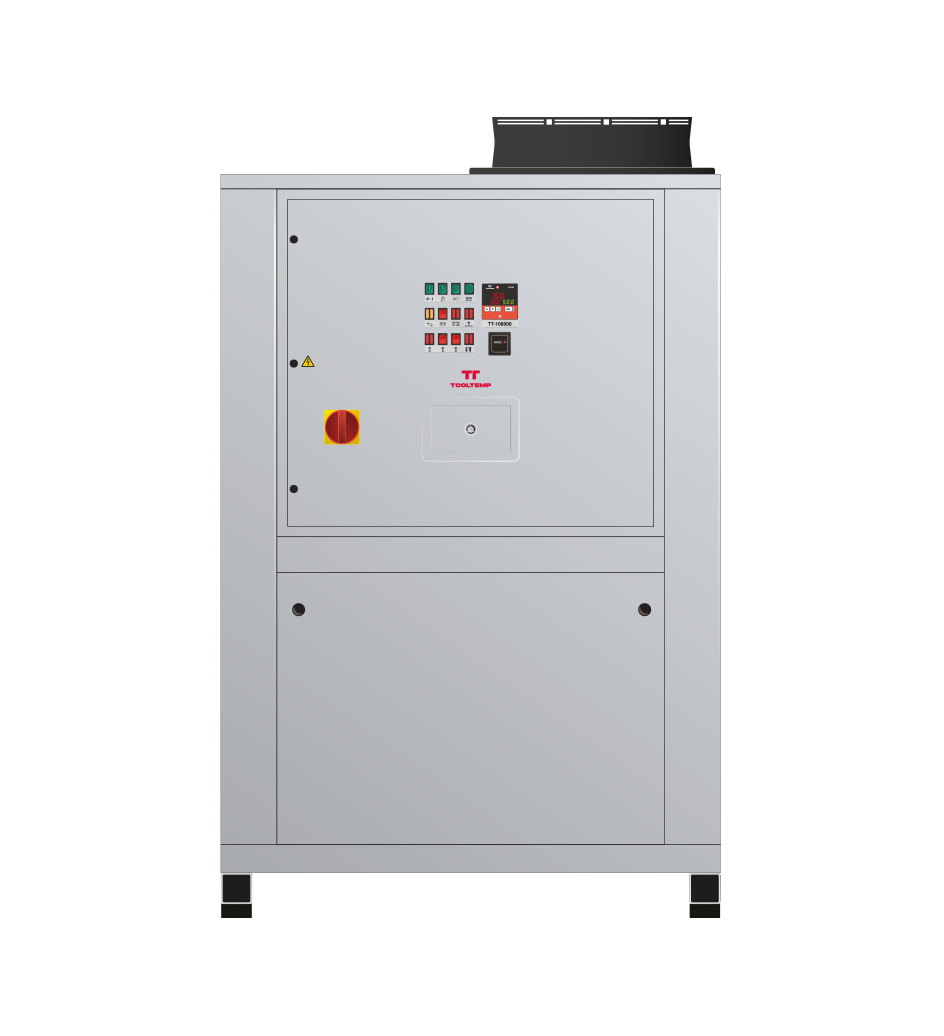

CLASSIC Cool TT-108’000

주요 기능
 온도 범위 +10°C에서 +40°C까지
 주변 온도 최대 +45°C‍
 냉각 용량 108 kW 명목
 펌프 용량 225 l/min;최대 5.5 bar
 내부 회로 약 200 l/min
 냉매 R-134a
 열매체 : 물

>

‍
주요 특징
▶︎ 다음 버전 가능: 수냉식, 탱크 없음

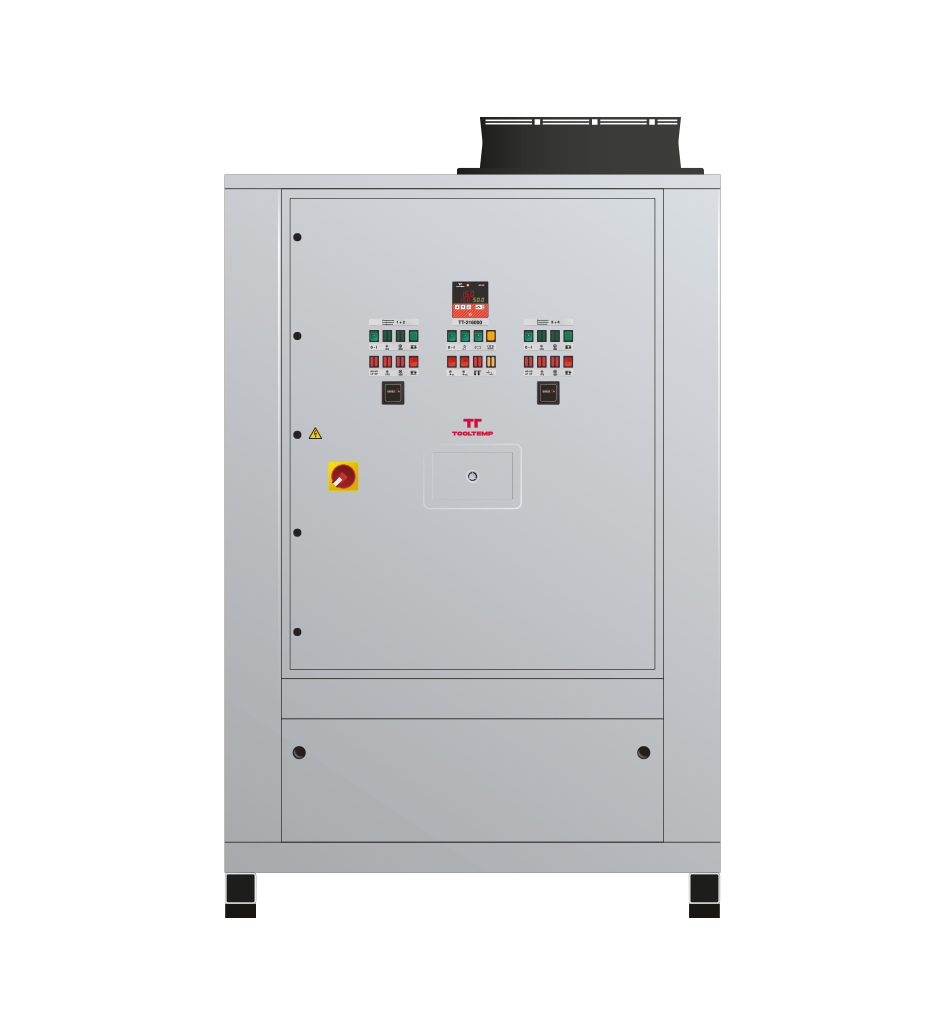

CLASSIC Cool TT-216’000

주요 기능
 온도 범위 +10°C에서 +40°C까지
 주변 온도 최대 +45°C‍
 냉각 용량 216 kW 명목
 펌프 용량 200/400 l/min;최대 3.5 bar
 내부 회로 약 500 l/ min
 냉매 R-134a
 열매체 : 물

>

‍
주요 특징
▶︎ 다음 버전 가능: 수냉식, 탱크 없음

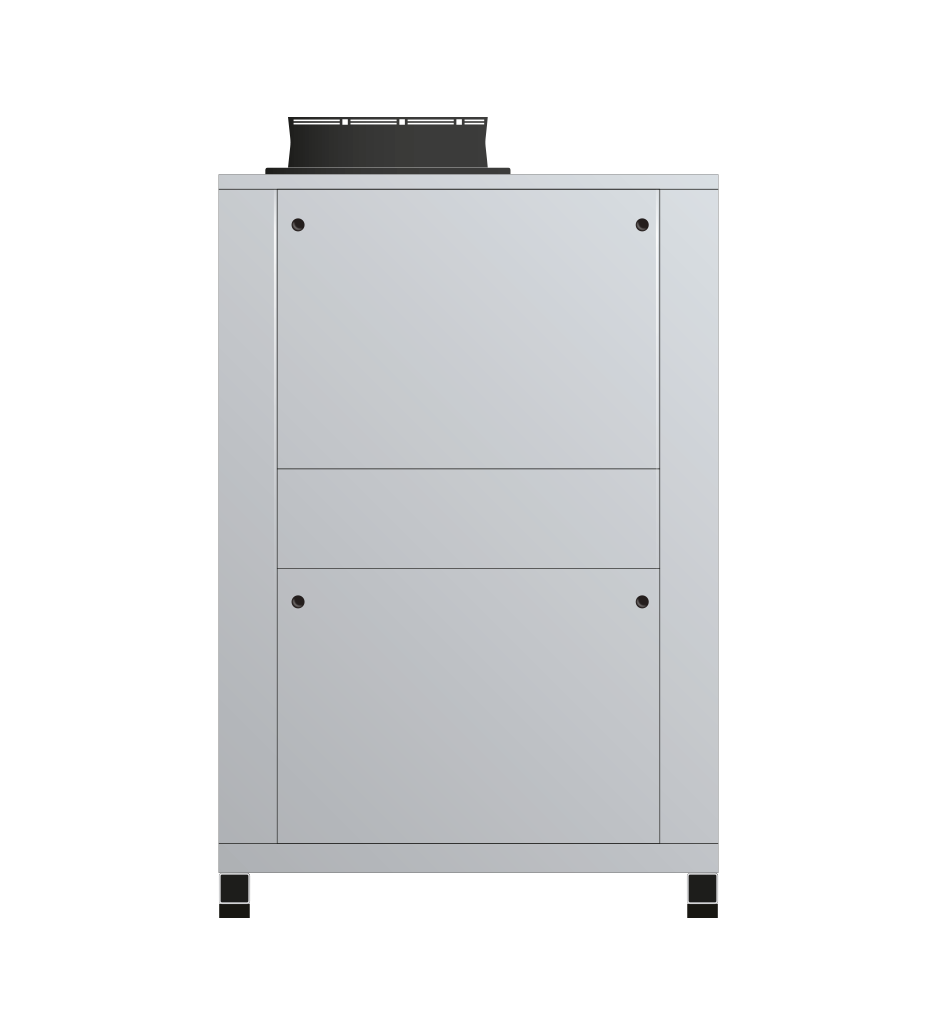

CLASSIC Cool TT-300’000

주요 기능
 온도 범위 +10°C에서 +15°C까지
 냉각 용량 300 kW
 내부 회로 약 600 l/ min
 열매체 : 물

>

‍
주요 특징
▶︎ 매우 강력한 물 냉각 타워

오일 온도 조절 장치

제품 범위 개요

제 품

온도 범위

대기 온도

냉 매

가열 용량

물 탱크 용량

명목 냉각 용량

펌프 시스템은 도표 데이터 시트 참조

모 터

최대 펌프 압력

최대 유량

내부 최대 유량

압축기

공기 냉각, 물 냉각 콘덴서

공냉식

수냉식

공기 체적

가열 / 냉각 모드에서의 전력 소비

제어 장치

측정 센서

배관 규격

공급 라인

리턴 라인

자동 물 채우기

배 수

물 냉각시만 적용되는 냉각수 유입

물 냉각시만 적용되는 냉각수 유출

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

bar

l/min

m³/h

TT-5'500 E

+10°C 부터 +40°C

+45

R-134a

0.75

4.5

●

1’700

6/4

3/4" BS

3/8" BS

950 x 365 x 740

115

TT-14'500 E

+10°C 부터 +40°C

+45

R-134a

1.5

8.5

밀 봉

●

○

2'850

8/5

MP-888

Pt-100

3/4" BS

3/8" BS

3/4" BS

950 x 660 x 1300

190

은회색 RAL 7001

TT-28'500

+10°C 부터 +40°C

+45

R-134a

150

CR5-7

1.1

145

●

○

5'700

11.3/6

1" BS

3/8" BS

1/2" BS

3/4" BS

1" BS

1100 x 790 x 1660

330

기 능

유량 제어

인터페이스 컨트롤러

탱크 없는 버전

●

○

Go to product

● 표준/ ○ 선택 / – 불가능

●

○

Go to product

●

○

Go to product

제 품

온도 범위

대기 온도

냉 매

가열 용량

물 탱크 용량

명목 냉각 용량

펌프 시스템은 도표 데이터 시트 참조

모 터

최대 펌프 압력

최대 유량

내부 최대 유량

압축기

공기 냉각, 물 냉각 콘덴서

공냉식

수냉식

공기 체적

가열 / 냉각 모드에서의 전력 소비

제어 장치

측정 센서

배관 규격

공급 라인

리턴 라인

자동 물 채우기

배 수

물 냉각시만 적용되는 냉각수 유입

물 냉각시만 적용되는 냉각수 유출

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

bar

l/min

m³/h

TT-29'800 WK

-25°C 부터 +25°C

+45

R-404a

170

CR5-7

1.5

4.8

140

●

-/15

1" BS

3/8" BS

1/2" BS

1" BS

1100 x 790 x 1660

390

TT-54'500

+10°C 부터 +40°C

+45

R-134a

250

CR510-6

2.2

6.2

250

밀 봉

●

○

8'000

18/14

MP-888

Pt-100

1 1/4" BS

1 1/2" BS

3/8" BS

1" BS

1350 x 1050 x 1950

585

은회색 RAL 7001

TT-108'000

+10°C 부터 +40°C

+45

R-134a

360

108

CR10-6

2.2

6/4

100/200

200

●

○

2 x 8'000

- / 35

1 1/2" BS

2" BS

3/8" BS

1" BS

2000 x 1300 x 2090

1160

기 능

유량 제어

인터페이스 컨트롤러

탱크 없는 버전

●

○

Go to product

● 표준/ ○ 선택 / – 불가능

●

○

Go to product

○

Go to product

제 품

온도 범위

대기 온도

냉 매

가열 용량

물 탱크 용량

명목 냉각 용량

펌프 시스템은 도표 데이터 시트 참조

모 터

최대 펌프 압력

최대 유량

내부 최대 유량

압축기

공기 냉각, 물 냉각 콘덴서

공냉식

수냉식

공기 체적

가열 / 냉각 모드에서의 전력 소비

제어 장치

측정 센서

배관 규격

공급 라인

리턴 라인

자동 물 채우기

배 수

물 냉각시만 적용되는 냉각수 유입

물 냉각시만 적용되는 냉각수 유출

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

bar

l/min

m³/h

TT-29'800 WK

+10°C 부터 +40°C

+45

R-134a

600

216

CR15-4

5 / 3.5

200 / 400

500

밀 봉

●

○

4 x 8'000

- / 66

MP-888

Pt-100

2" BS

3/8" BS

1" BS

2" BS

3350 x 1300 x 2090

2040

은회색 RAL 7001

TT-300'000

+10°C 부터 +15°C

300

CR32-3

600

●

4 x 8'000

6.8

3" BS

1" BS

3350 x 1300 x 2090

1400

기 능

유량 제어

인터페이스 컨트롤러

탱크 없는 버전

● 표준/ ○ 선택 / – 불가능

○

Go to product

○

Go to product

Tool-Temp의 냉각 장치 -

최적화된 디자인 - 5 - 300 kW 냉각 용량의 성능 범위

어떤 생산 시설에서도 에너지 소비를 줄이는 냉각수 공급은 필수적이며, 냉각수의 제조는 운영 비용의 상당한 비율을 차지합니다. 냉각수 소비는 상당한 에너지 비용을 나타냅니다. 더 중요한 것은 냉각 시스템이 최적으로 설계되어야 한다는 것입니다.
Tool-Temp의 산업용 물 냉각기는 생산 시스템에 대한 에너지 절약형 냉각수 공급을 보장합니다. Tool-Temp 물 냉각 장치의 다양한 범위에는 컴팩트한 휴대용 냉각 장치와 대형 고정 시스템이 포함됩니다. Tool-Temp는 공냉식과 수냉식 장치를 구분합니다.
환경에서 공기를 뽑아내어 콘덴서를 통해 가스에서 열 에너지를 제거하는 환기 시스템을 사용하는 모델이 있습니다. 수냉형 냉각 장치 범위는 장치와 열교환기를 통해 순환하는 냉각수가 필요합니다. 냉각 시스템을 구분하는 것 외에도 Tool-Temp는 물 탱크가 있는 또는 없는 장치를 제공합니다.

Tool-Temp의 산업용 냉장기는 다음 네 가지 카테고리로 나눌 수 있습니다:
◼︎ 탱크가 있는 공냉식 산업용 냉각 장치
◼︎ 탱크가 없는 공냉식 산업용 냉각 장치
◼︎ 탱크가 있는 수냉식 산업용 냉각 장치
◼︎ 탱크가 없는 수냉식 산업용 냉각 장치
‍
10 °C에서 45 °C의 물 순환 온도 범위 내에서 작동하는 모든 장치는 CFC-free 냉매 R-134a를 사용합니다. -30 °C까지의 저온 범위에서는 가스 냉매 R-404a를 사용합니다. 이러한 냉매를 사용하면 냉각 회로에서의 압력 비율이 다른 비교 가능한 냉각 매체보다 훨씬 낮아집니다. 큰 콘덴서와 압축기와 함께, 45 °C 이상의 높은 주변 온도에서도 안정적인 작동을 달성할 수 있습니다.
