혁신적인 아디아바틱 냉각기: 증발식 냉각 타워 대체품

아디아바틱 냉각 기술을 선도하는 4DK는 우리의 Ecodry 3DK의 최신 진화입니다. 이는 오래된 냉각 타워 기술을 대체하도록 설계된 중앙집중식 폐쇄 회로 아디아바틱 냉각 시스템입니다. 이 시스템은 공정에서 추출된 열을 제거하여 다음을 달성합니다:

● 효율성의 새로운 수준 더 높은 성능과 더 나은 탄소 발자국
● 장기적인 절약을 위해 최적화 물, 에너지, 화학물질 및 유지 보수 시간 감소
● 튼튼한 구조와 기능적인, 좁은 공간을 위한 독특한 디자인
● 좁은 공간을 위한 독특한 디자인
● 건강과 안전을 위한 디자인 으로 항레지오넬라 인증 부여

4DK ! 모든 업그레이드 사항

새로운 제어 로직

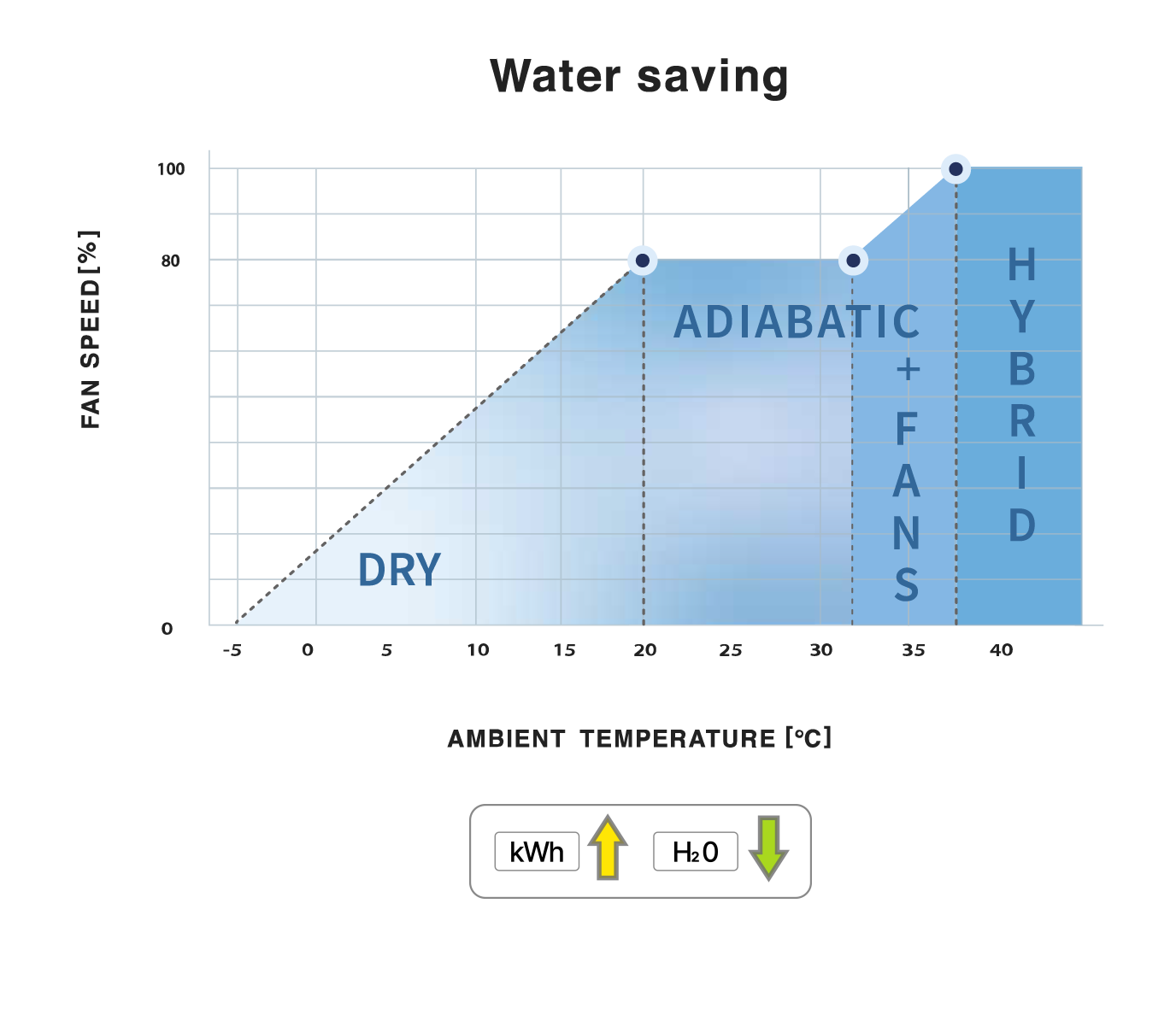

제어는 강제 공기 냉각 (팬)을 사용하여 물 소비 (아디아바틱 및 / 또는 부스터)를 최소화하는 것을 목표로 합니다. 팬은 열 부하에 기초하여 최대 속도로 유지됩니다. 물 스프레이 (아디아바틱 및/또는 부스터)는 가능한 한 적게 사용됩니다

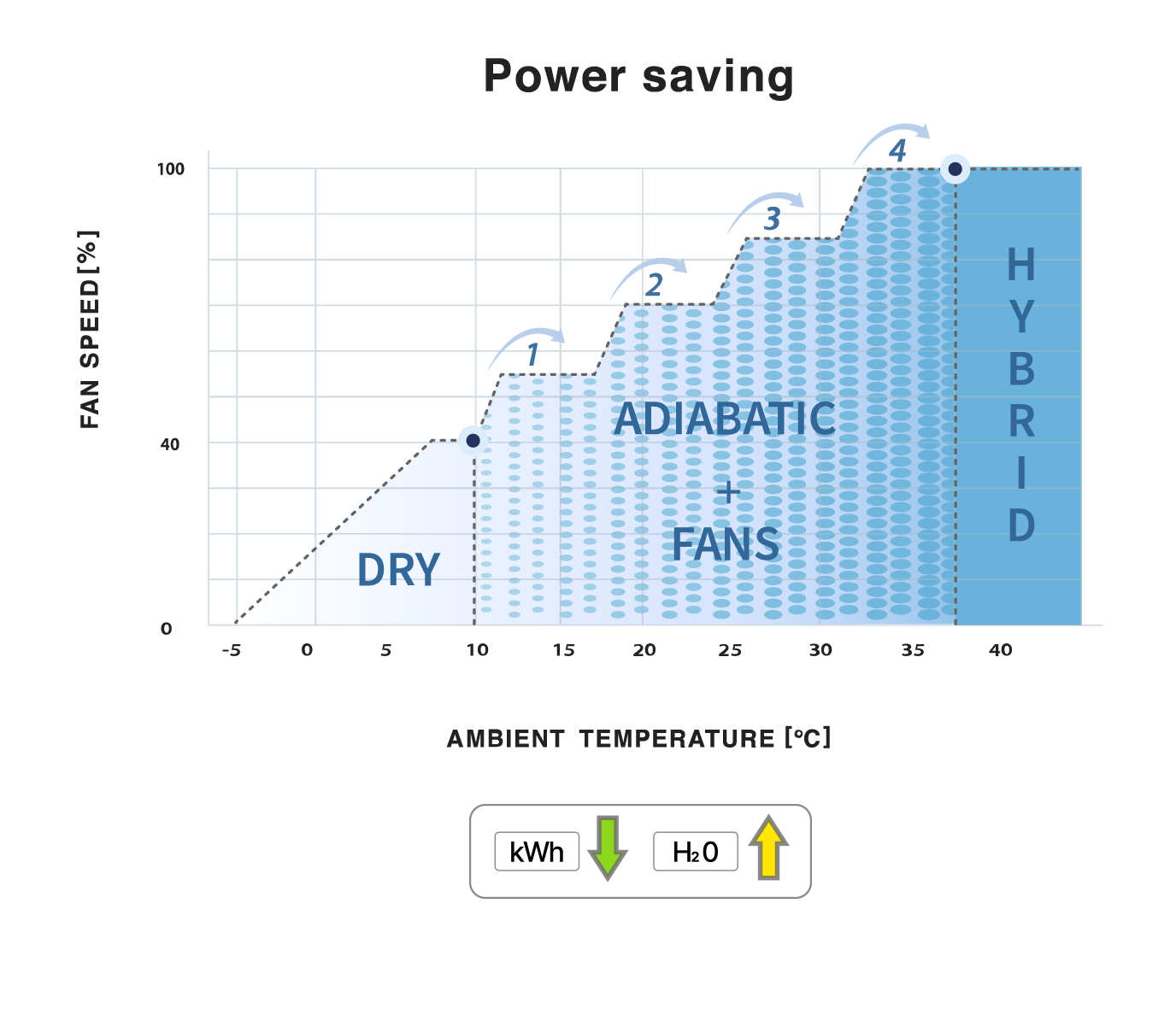

제어는 아디아바틱 냉각 효과 (아디아바틱 및 / 또는 부스터)를 사용하여 전기 사용을 최소화하는 것을 목표로 합니다. 팬은 열 부하를 고려하여 최소 속도로 유지됩니다. 물 스프레이는 Ecodry의 냉각 능력을 증가시키기 위해 널리 사용됩니다.

THE GENESIS

다양한 기계 구성을 포함하여 종합적인 CFD 분석이 실시되었습니다. 이는 모양과 기계 구성 모두를 수정함으로써 공기역학 성능을 향상시키는 것이 주 목표였습니다.

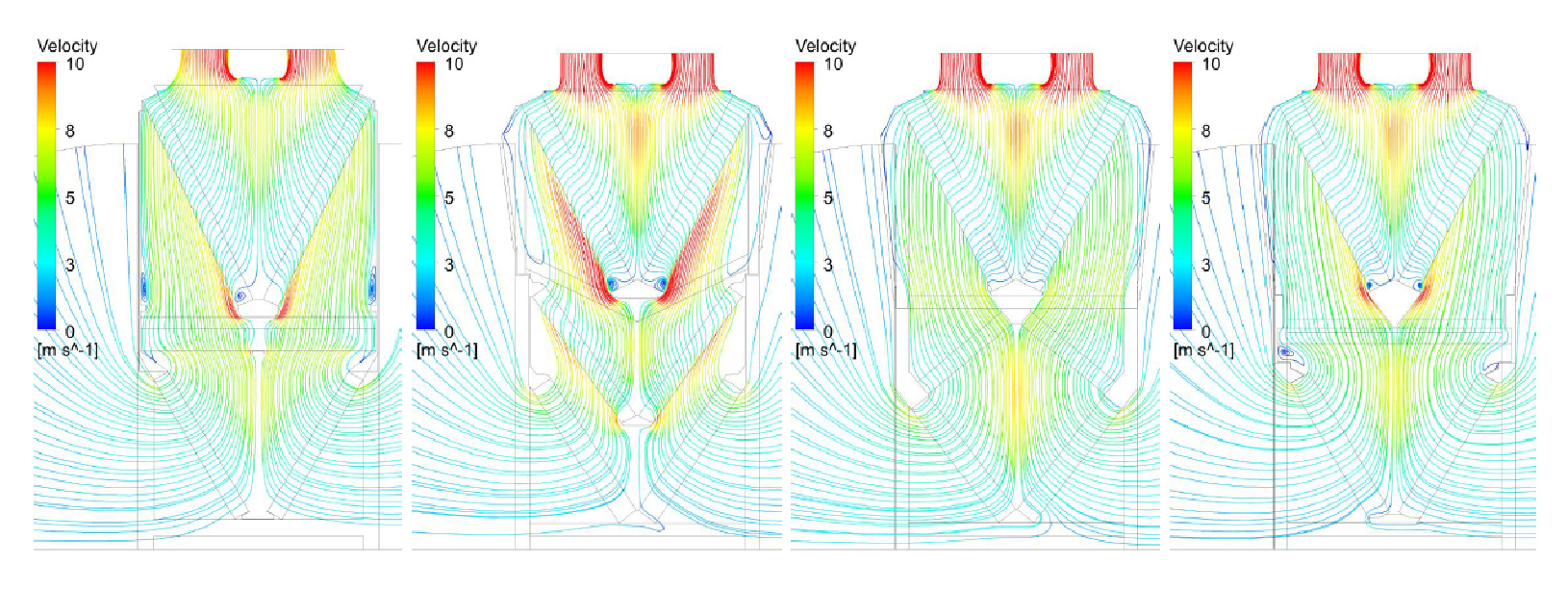

최적화된 공기 속도

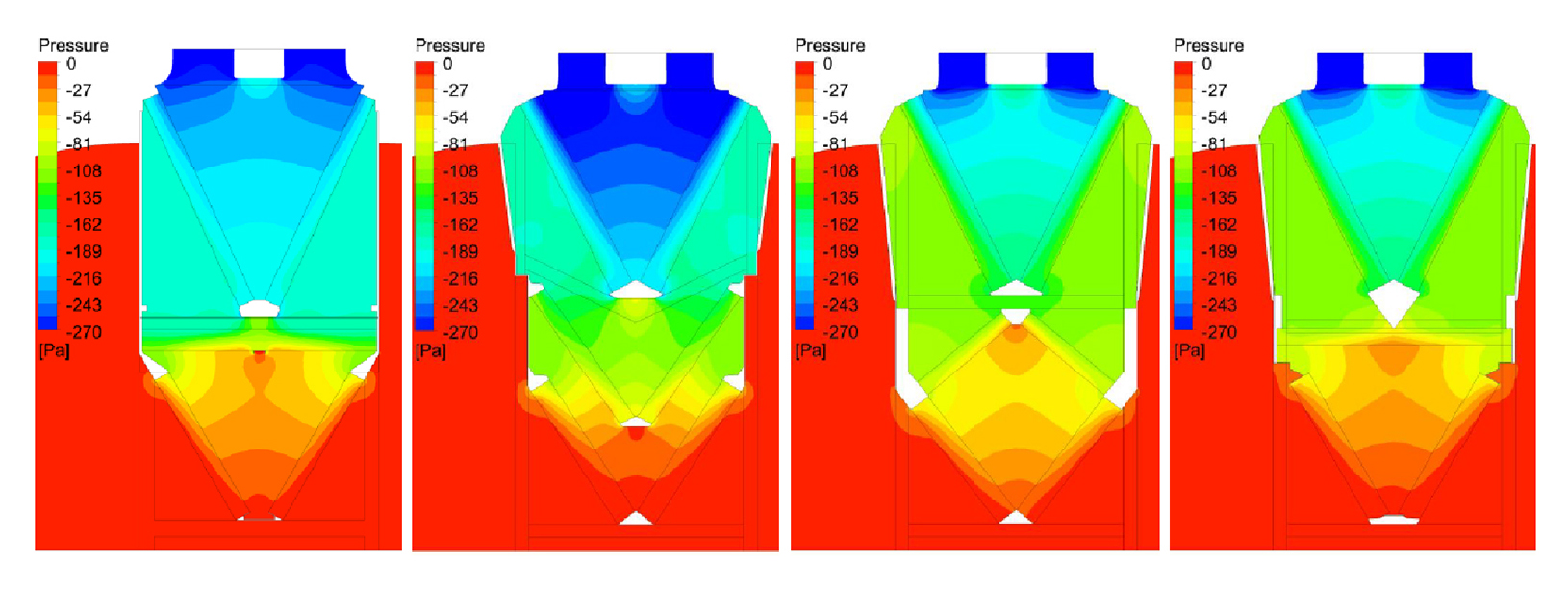

총압력 감소

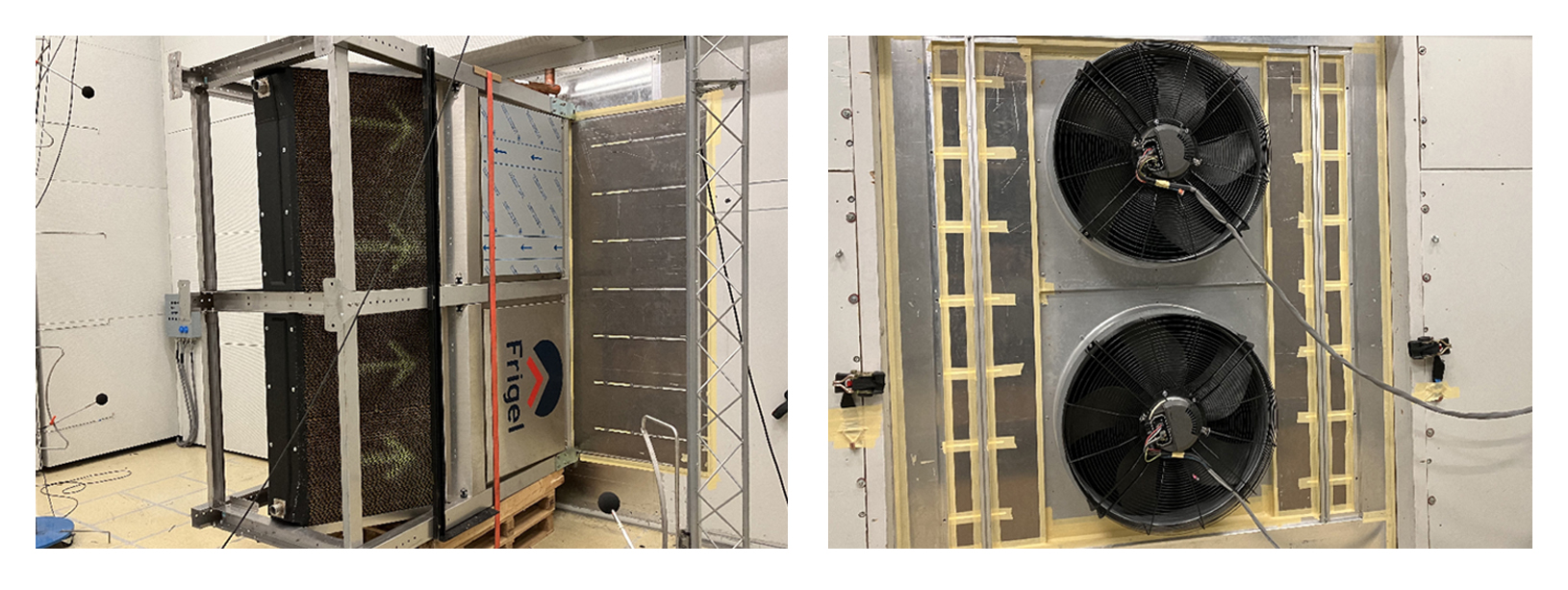

공기 및 소음 시험을 위한 EBM 실험실에서의 4DK

INDUSTRY 4.0

SOLUTIONS

Netgel

Frigel은 고객의 경쟁력을 향상시키고, 지능형 공정 냉각 시스템을 통해 환경을 존중하는 것을 주요 목표로 하는 냉각 시스템에서의 장기 경험을 가지고 있습니다.

인더스트리 4.0은 모든 제조 회사가 달성하려는 가장 큰 목표이며 Frigel은 인더스트리 4.0 실천을 채택하기로 결정한 회사들에게 전략적 파트너입니다. 인더스트리 4.0으로의 첫 걸음은 이미 현장에 나와 있으며, 이는 생산 공장에서 나오는 데이터의 취합 및 처리로 구성되어 있습니다.

"Netgel 제품 라인을 통해 Frigel은 인더스트리 4.0의 개념을 표현하며, MiND®와 3PR 4.0 제어 플랫폼이라는 두 가지 디지털 핵심 사항을 포트폴리오에 포함시켰습니다."

MiND

Machine iNteractive Database

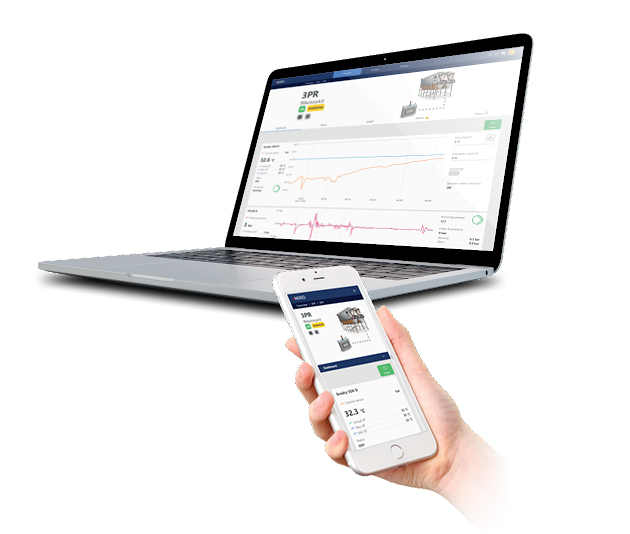

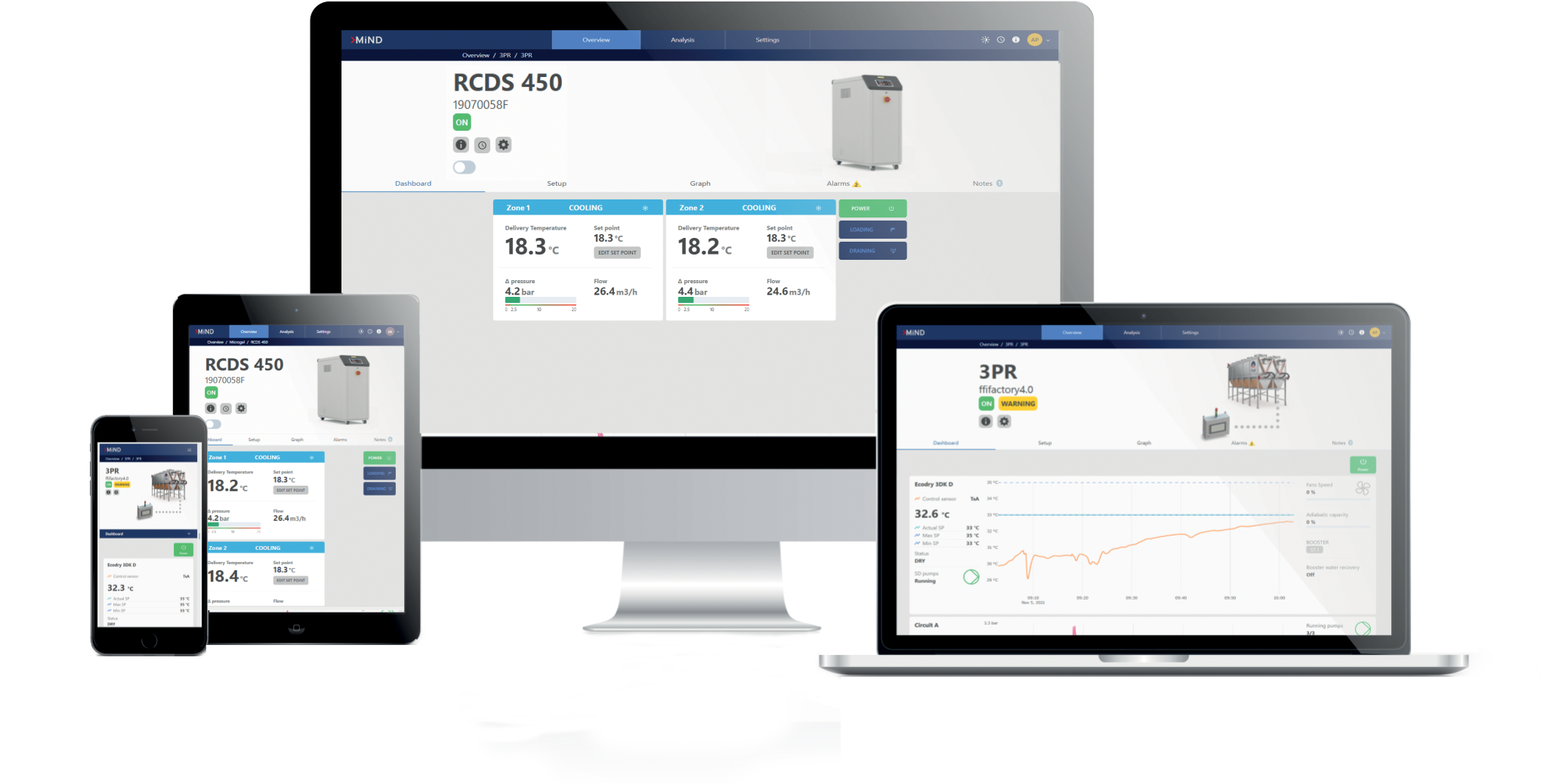

MiND®, Frigel 장비를 실시간 및 원격으로 추적하고 모니터링하기 위해 Frigel이 개발한 혁신적인 도구입니다. MiND®는 데이터의 시각화 및 분석을 쉽고 직관적으로 만드는 디지털 솔루션입니다.

주요 기능

통합 MiND에는 Modbus TCP/ IP를 통해 비-Frigel 기계도 연결할 수 있고, MiND®와 기존 BMS 시스템 간의 통신을 만들 수 있습니다.

웹 애플리케이션 MiND®에는 브라우저를 통해 접근할 수 있습니다. 이는 앱을 설치하고 주기적으로 업데이트를 진행할 필요가 없음을 의미합니다.

데이터 저장 & 소유권 Frigel은 공장에 설치된 산업용 PC를 사용하는 지역 솔루션을 선택했습니다. 이는 고객에게 가장 안전한 데이터 관리를 보장합니다.

보고서 분석 실시간 데이터 업데이트 또는 역사적인 보기를 위한 긴 기간에 걸친 사용자 정의 차트를 만들 수 있는 분석 도구가 제공됩니다.

모바일 친화적 MiND®는 반응형 웹 애플리케이션입니다. 노트북, 태블릿, 스마트폰 등 어떤 장치에서나 사용할 수 있으며, 전반적인 구조는 항상 동일하게 유지됩니다.

MiND®의 장점은 무엇인가요?

MiND®는 다음의 이점을 제공하는 Frigel 솔루션입니다 :

• 원격 제어
• 실시간 데이터 기록 및 역사적 데이터베이스
• 공장 내에 데이터 저장
• 암호화 및 안전한 데이터

3PR 4.0 Control Platform

Frigel 3PR 4.0 제어 플랫폼

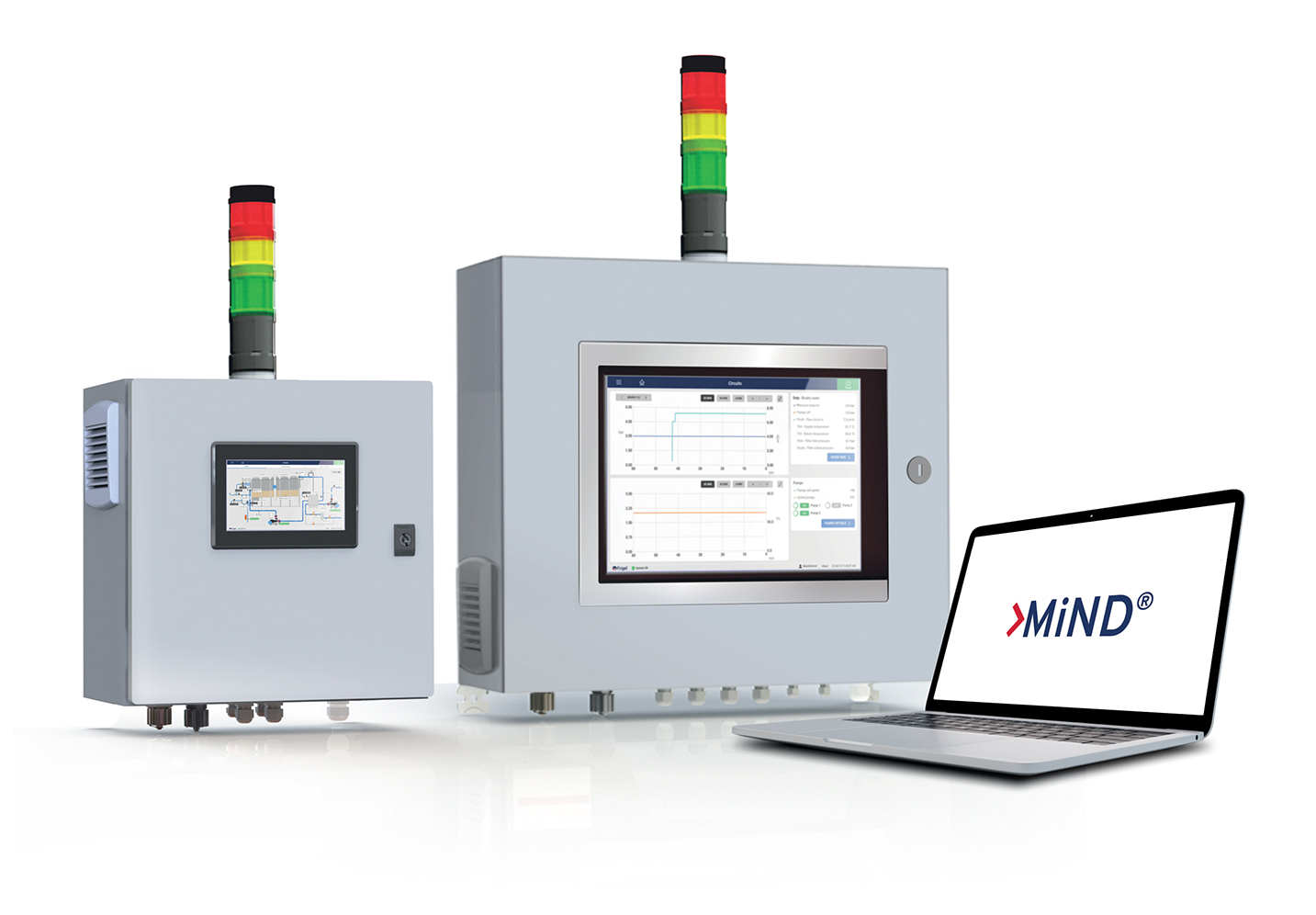

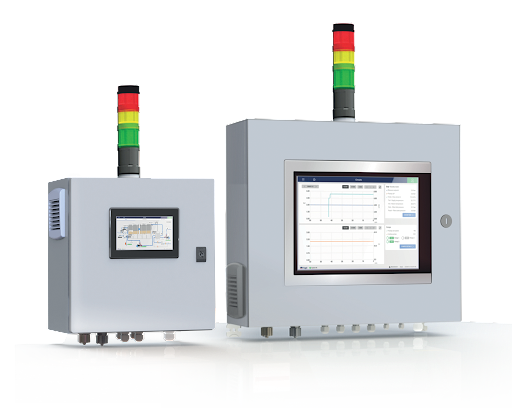

3PR 4.0 제어 플랫폼은 Frigel 중앙 냉각 시스템의 완전한 제어를 제공하는 전용 Frigel 솔루션입니다. 모든 연결된 중앙 시스템 장비는 Frigel 시스템을 위해 특별히 설계된 고유한 제어 패널을 통해 제어됩니다. 제품 플랫폼은 Lite 버전 또는 Premium 버전의 두 가지 가능한 제어 패널로 구성됩니다.

주요 특징

Frigel에서 개발한 3PR 4.0 컨트롤러는 다음을 관리하는 전용 소프트웨어를 제공합니다 :

• 아디아바틱 냉각기: Ecodry 3DK 및 LDK
• 순환 펌핑 스테이션 • 공정 펌핑 스테이션
• 자체 배수 시스템 성능
• 아디아바틱 및 부스터 시스템 기능
• 탱크 레벨 및 필터 유지 보수 요구사항

3PR 4.0의 장점은 무엇인가요?

3PR 4.0 제어 패널은 다음의 이점을 제공합니다 :

• 두 가지 가능한 버전 (Lite 및 Premium)으로 유연한 제어
• MiND® 모니터링 시스템과의 기본 통합
• 냉각 시스템 제어를 위한 고유한 중앙 인터페이스
• 연결된 장비의 쉬운 시각화
• 알람 관리 및 이력
• Premium용 명확한 15.6" 또는 Lite용 7" 터치 스크린 디스플레이
• 다중 접근 레벨

특징과 차이점

General

특 징

3PR4.0 LITE

3PR4.0 PREMIUM

디스플레이

ESA 7"

B&R 15.6"

Ecodry 행의 수

최대 4

최대 24

펌핑 회로 수

최대 4

중앙 냉각기 제어

YES

Communication

특 징

3PR4.0 LITE

3PR4.0 PREMIUM

Modbus TCP

YES

Modbus RTU

MiND 기본 통합

YES

PREMIUM

LITE

고해상도 터치스크린
PREMIUM 버전

15.6" HD TFT 단일 터치 저항형
디스플레이 1366 x 768 픽셀(16:9) 해상도

프리미엄 버전 :

산업용 PC B&R 하드웨어
PPC2200 INTEL 1.30 GHz

제어 로직

Frigel R&D 냉각 시스템 제어에서
파생된 고급 제어 로직

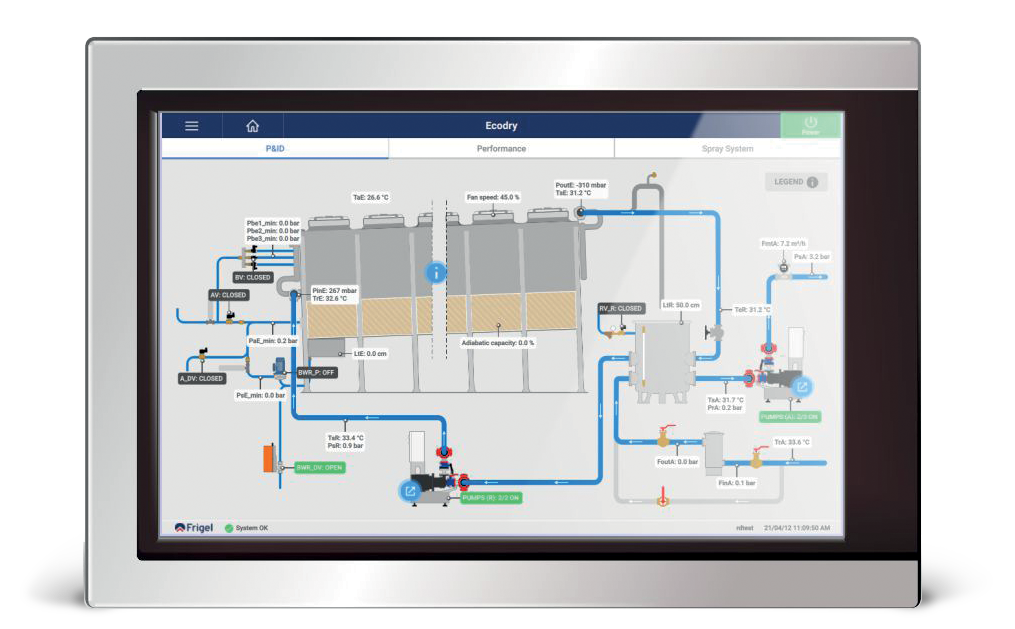

실제에 가까운 Synoptic P&ID

파이핑 및 계측도는 완전히 동적이며 모든 설치된 유사체와 센서의 실제 기계기능을 보여줍니다

고해상도 터치스크린
Lite 버전

7" HD TFT 싱글 터치 용량
디스플레이 1024 x 600 픽셀 해상도

라이트 버전 :

통합된 ESAware 웹 패널, ARM Cortex A9
쿼드코어 프로세서 기반 Linux

하드웨어

신뢰성 있는 작동과 효율성을 가진
표준 산업용 구성 요소

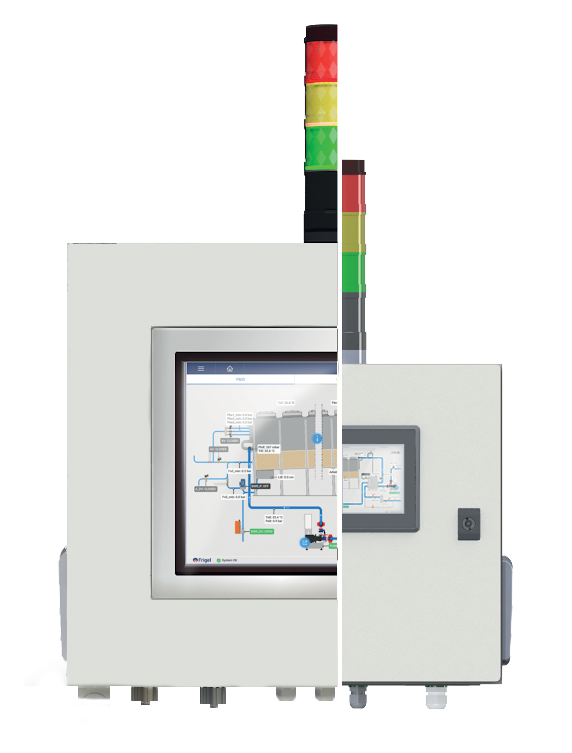

Mirror HMI

메인 제어 패널의 중복을 생성할 수 있는 기능, 항상 타워 램프와 함께 장착된 Mirror HMI

직관적인 메뉴 시스템

모든 정보는 한 번 또는 몇 번의 터치로 사용 가능하며, 모든 기능이 기술적이지 않은 직원들에게도 쉽게 수행될 수 있도록 보장합니다

직관적인 메뉴 시스템

• 시스템 및 각 구성 요소의 상태는 항상 사용 가능하고 쉽게 확인할 수 있습니다
• 주요 제어 매개변수와 대비하여 직관적인 그래프
• 모든에서 메인 메뉴와 전원 ON/OFF 접근 가능

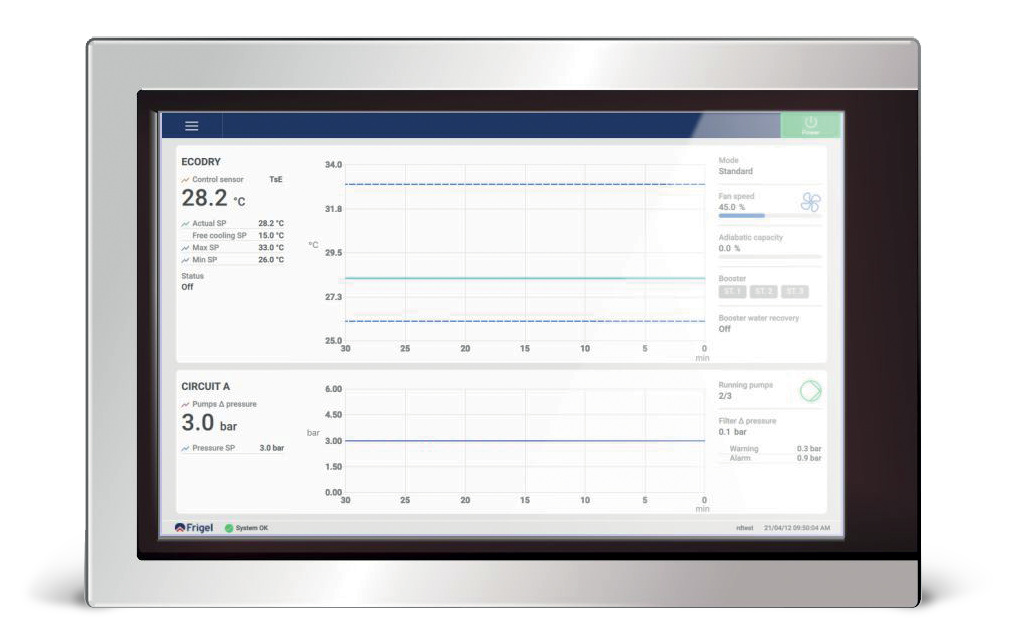

시스템 다이어그램과 성능

• 주요 장비 매개변수의 쉬운 시각화를 가능하게 하는 실제 시스템의 렌더링
• 파이핑, 구성 요소 및 그들의 라벨의 사용자 친화적인 디자인, 시스템의 상태를 반영합니다
• 일부 장비의 특정 성능 페이지로의 빠른 링크.
