EXPERIENCE IN DELIVERING THE
PERFACT TEMPERATURE CONTROLLER

FROM SWITZERLAND TO THE WORLD

Experience in delivering the perfect temperature

Market segments

Market segments

You'll find our temperature control units in a wide variety of industries.
Temperature control and cooling is always an issue

Plastics

Die Casting

Chemical

Food

Rubber

Wood

Printing/
Laminating

온도 제어 장치 및 냉각 분야에서 40년 이상의 경험을 가진 전문가로서 TOOL-TEMP는 플라스틱, 화학 물질, 식품, 섬유, 인쇄 및 제약과 같은 다양한 산업 분야의 많은 회사에서 신뢰할 수있는 파트너입니다. 당사의 판매 프로그램에는 30개 이상의 표준 온도 제어 장치 및 냉각기 모델이 포함되어 있습니다. 또한 우리는 맞춤형 솔루션을 제공하는데도 강점을 가지고 있습니다.

up to 160°C

Pressurised water temperature control units

수온 가압 고온 TCU

Tool-Temp의 수온가압 제어 유닛은 100°C 이상의 온도에서 물 온도를 조절할 수 있는 능력으로 자신을 구별합니다.
Tool-Temp 수온가압 시스템은 최대 온도가 140°C까지인 유닛과 최대 운영 온도가 160°C까지인 유닛의 두가지 온도 그룹으로 나눕니다.

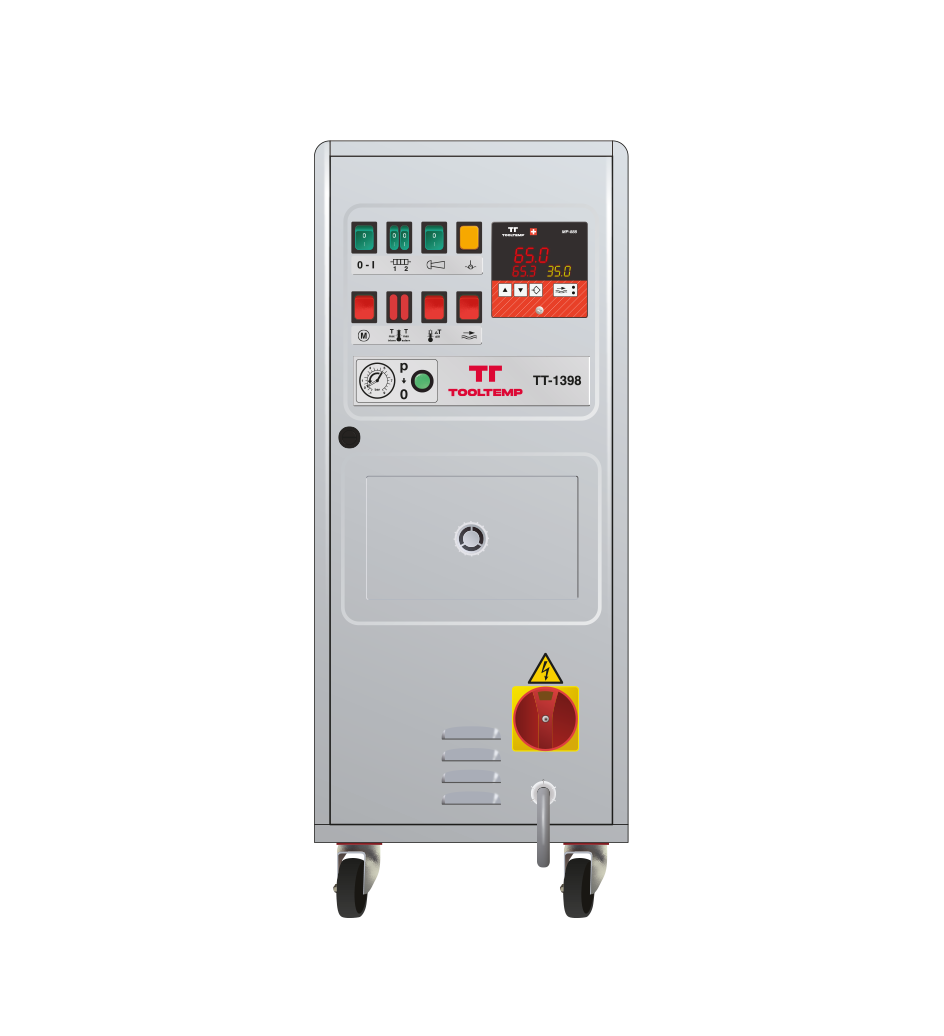

TT-1398 N

주요 기능
최대 온도 140℃
가열 용량 6 kW
냉각 용량 20 kW @ 140°C
간접 냉각 시스템
펌프 용량 110 l/min; 최대. 5.0 bar
중온수

>


주요 특징
▶︎  사출 성형 애플리케이션, 작은 금형

TT-142 N

주요 기능
최대 온도 140℃
가열 용량 12 kW
냉각 용량 60 kW @ 140°C
간접 냉각 시스템
펌프 용량 110 l/min; 최대. 5.0 bar
중온수

>


주요 특징
▶︎  금형, 사출 금형, 작은 롤러, 압출기

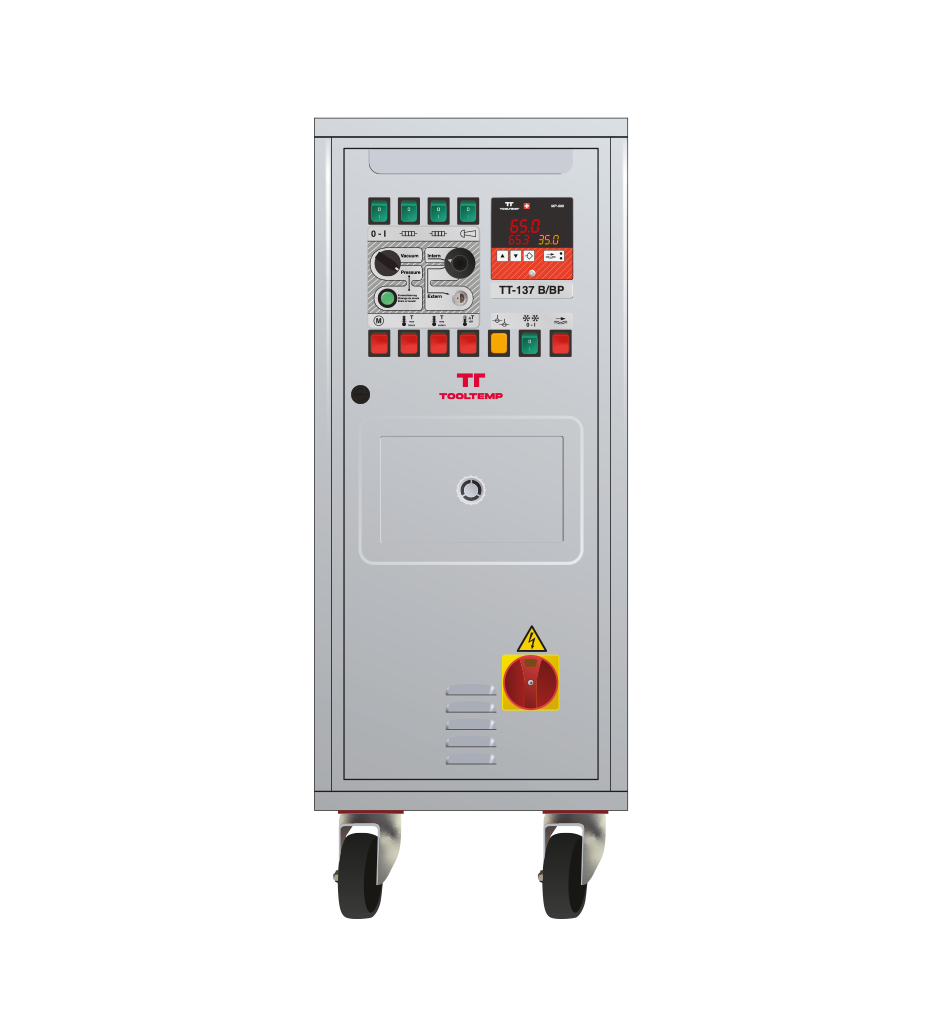

TT-137 N

주요 기능
최대 온도 140°C
가열 용량 12 kW
직/간접 냉각 시스템
90 kW @ 140°C 간접
60  kW @ 50°C 직접
펌프 용량 110 l/min; 최대 5.0 bar
중온수

>


주요 특징
▶︎  금형, 넓은 온도 범위를 가진 온도
      조절 시스템

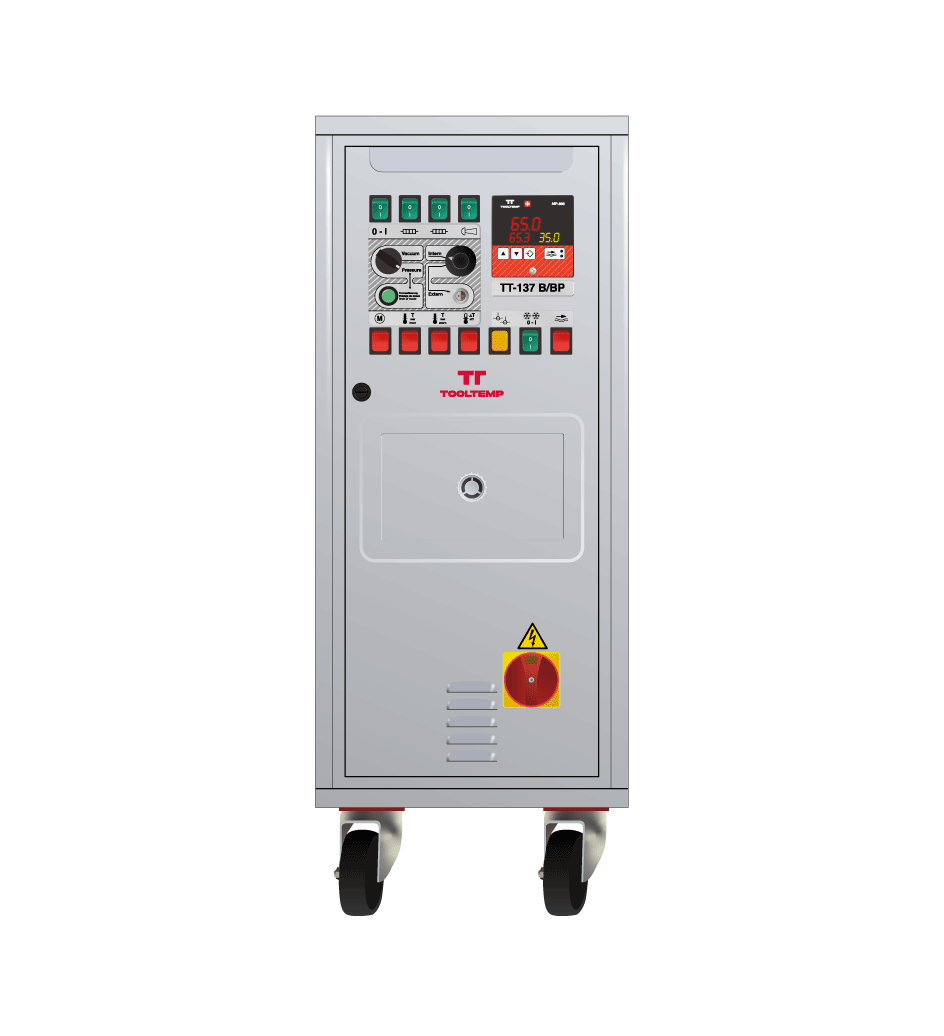

TT-137 B/BP

주요 기능
최대 온도 160°C
가열 용량 12 kW
직/간접 냉각 시스템
90 kW @ 160°C 간접
60 kW @ 50°C 직접
펌프 용량 75 l/min; 최대 6.5 bar
중온수

>


주요 특징
▶︎  금형, 넓은 온도 범위를 가진 온도
      조절 시스템

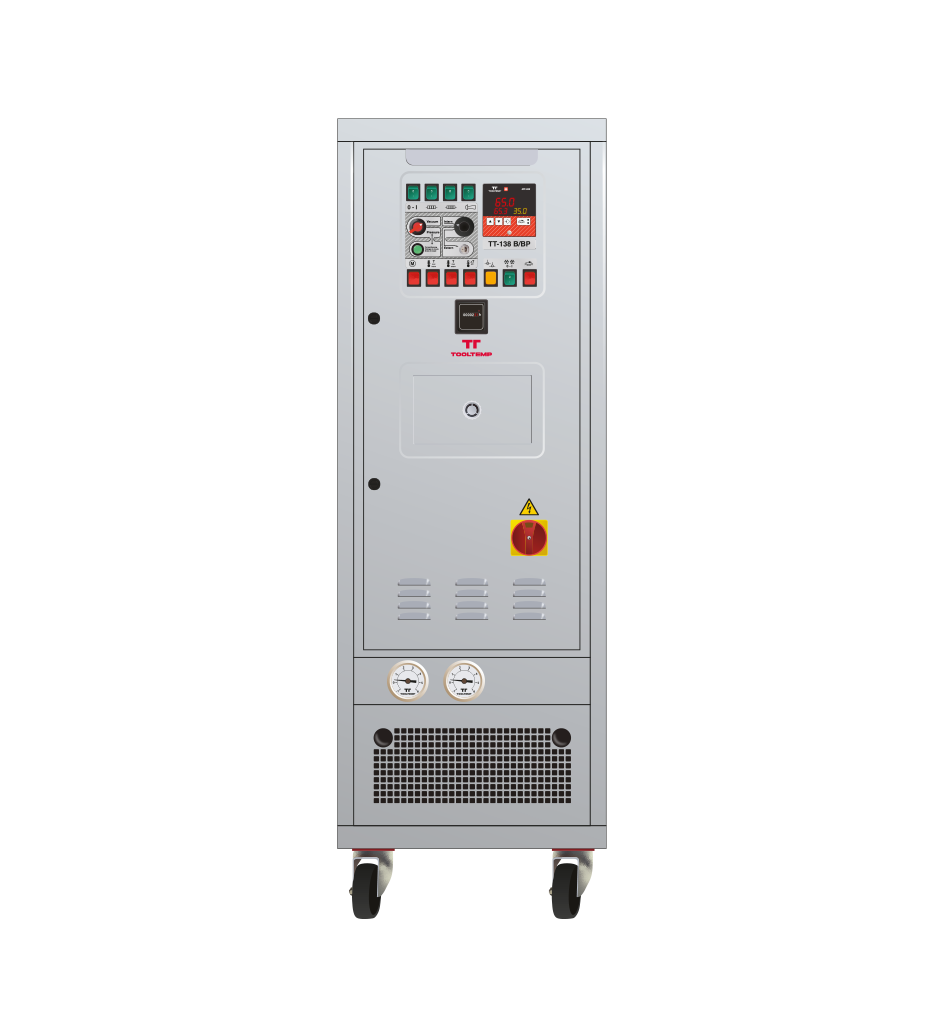

TT-138 N

주요 기능
최대 온도 140°C
가열 용량  24 kW
직/간접 냉각 시스템
85 kW @ 160°C 간접
60  kW @ 60°C 직접
펌프 용량 110 l/min; 최대 5.0 bar
중온수

>


주요 특징
▶︎  금형, 복층 용기, 넓은 온도 범위를 가진
      온도 조절 시스템

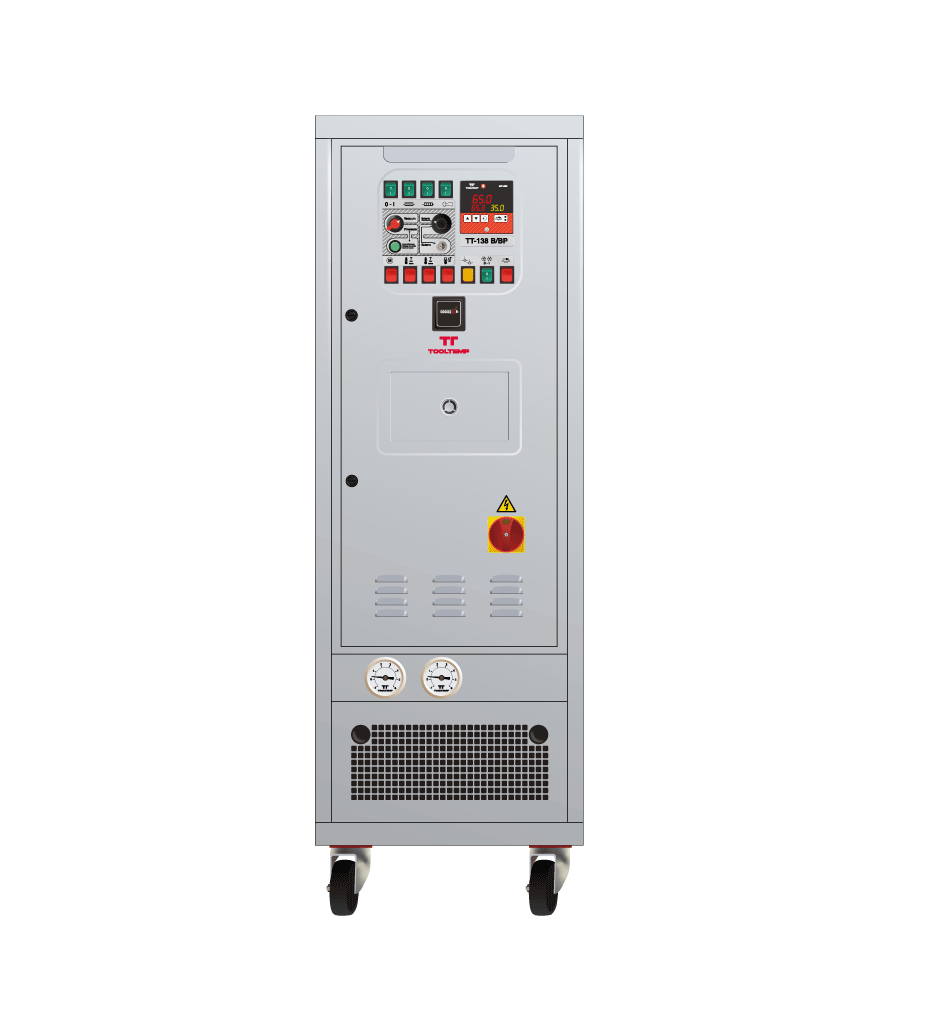

TT-138 B/BP

주요 기능
최대 온도 160°C
가열 용량 : 24 kW
직/간접 냉각 시스템
85 kW @ 160°C 간접
60 kW @ 60°C 직접
펌프 용량 75 l/min; 최대 6.5 bar
중온수

>


주요 특징
▶︎  금형, 복층 용기, 넓은 온도 범위를 가진
      온도 조절 시스템

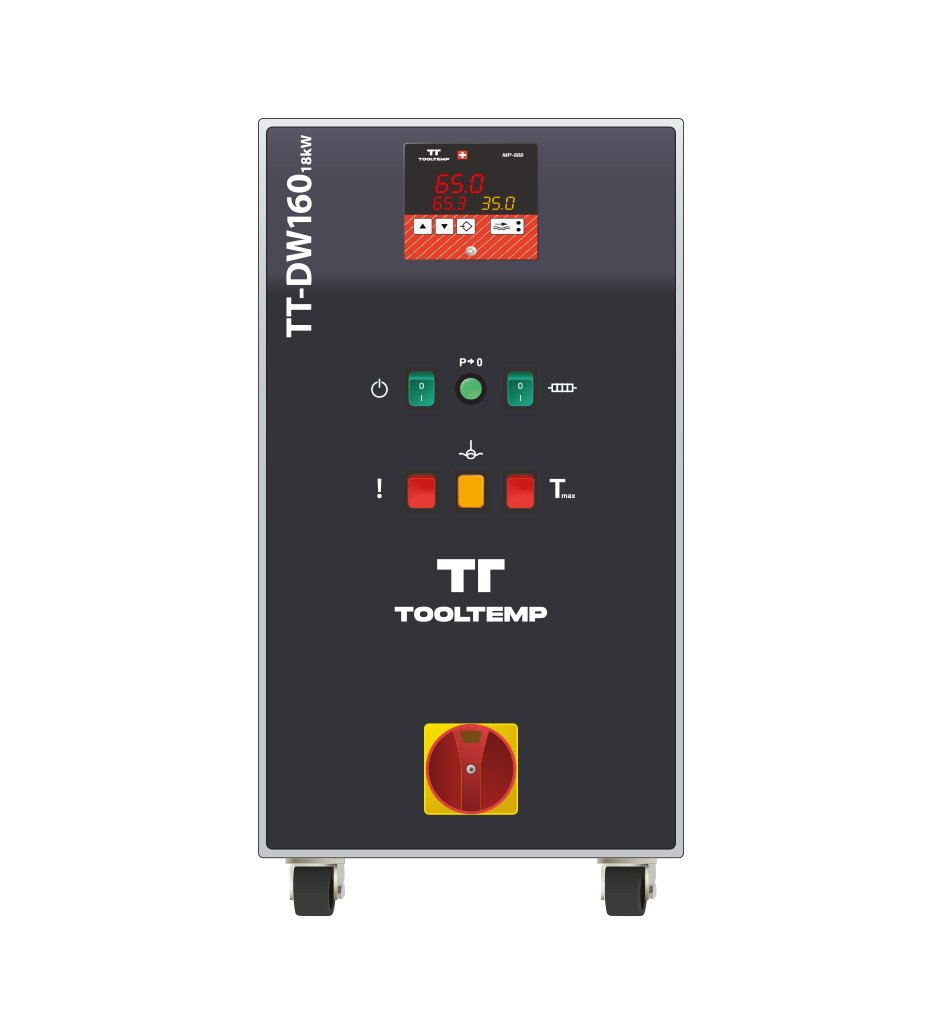

TT-DW160

주요 기능
최대 온도 160°C
가열 용량 : 9 kW I 18 kW
냉각 용량 40 kW @ 150°C
간접 냉각 시스템
펌프 용량 36 l/min; 최대 5.0 bar
중온수

>


주요 특징
▶︎  작은 금형, 컴팩트하고 강력한 가압 물 시스템

TT-1358 W

주요 기능
최대 온도 130°C
가열 용량 24 kW I 48 kW
180 kW @ 160°C 간접
400  kW @ 50°C 직접
간접 냉각 시스템
펌프 용량 250-350 l/min; 최대 4.5 bar
중온수

>


주요 특징
▶︎  롤러, 판, 매우 높은 냉각 용량을 가진 온도
       조절 시스템

가압 물 온도 조절 장치

제품 범위 개요

제   품
온도 범위
열전달 매체
가열 용량
냉각 시스템
관형 열교환기
판형 열교환기
직   접
펌프 시스템 다이어그램 참조
유형 N : 110 l/min; 최대 0.5 bar; 모터 1.8 kW
유형 B : 75 l/min; 최대 6.5 bar; 모터 1.8 kW
유형 P : 36 l/min; 최대 5.0 bar; 모터 1.1 kW
유형 W : 250 l/min; 최대 4.5 bar; 모터 4.5 kW
부스터 펌프와 함께
진공 흡입 용량
제어 장치
측정 유형
배관 규격
열매체
냉각수
압축공기
바퀴포함 치수 , LxWxH
비어있는 무게 약.
색   상
kW
kW
kW
kW
mWS
mm
kg
TT-1398 N
140
6
간   접
20 @ 140 °C
-
-
1/2" BS
3/8" BS
-
680 x 305 x 760
70
TT-142 N
140
12
간   접
60 @ 140 °C
-
8
MP-888
FeKo Typ J
3/4" BS
3/8" BS
-
870 x 360 x 915
107
은회색 RAL 7001
TT-137 N
140
12
직 / 간   접
65 @ 140 °C
60 @ 50 °C
-
8
3/4" BS
1" BS
-
870 x 360 x 915
120
기    능
유량 제어
누수 방지 장치
압력 완화
압축 공기로 금형 배수
금형내부 온도제어
인터페이스 컨트롤러
자동 리필
레벨 제어
시각적 오류 표시
음향 경고
-
-
-
-
Go to product
● 표준/ ○ 선택 / – 불가능
-
-
-
Go to product
Go to product
제   품
온도 범위
열전달 매체
가열 용량
냉각 시스템
관형 열교환기
판형 열교환기
직   접
펌프 시스템 다이어그램 참조
유형 N : 110 l/min; 최대 0.5 bar; 모터 1.8 kW
유형 B : 75 l/min; 최대 6.5 bar; 모터 1.8 kW
유형 P : 36 l/min; 최대 5.0 bar; 모터 1.1 kW
유형 W : 250 l/min; 최대 4.5 bar; 모터 4.5 kW
부스터 펌프와 함께
진공 흡입 용량
제어 장치
측정 유형
배관 규격
열매체
냉각수
압축공기
바퀴포함 치수 , LxWxH
비어있는 무게 약.
색   상
kW
kW
kW
kW
mWS
mm
kg
TT-137 B/BP
160
18 I 27  I 36  I 45
간접 + 직접
90 @ 160 °C
60 @ 50 °C
8
3/4" BS
3/8" BS
1/4" BS
870 x 360 x 915
120
TT-138 N
140
48
간접 + 직접
70 @ 140 °C
60 @ 60 °C
-
8
MP-888
FeKo Typ J
3/4" BS
1" BS
1/4" BS
1240 x 480 x 1400
180
은회색 RAL 7001
TT-138 B/BP
160
24 I 48 I 72 I 96
간접 + 직접
85 @ 160 °C
60 @ 60 °C
8
3/4" BS
1" BS
1/4" BS
1240 x 480 x 1400
180
기    능
유량 제어
누수 방지 장치
압력 완화
압축 공기로 금형 배수
금형내부 온도제어
인터페이스 컨트롤러
자동 리필
레벨 제어
시각적 오류 표시
음향 경고
Go to product
● 표준/ ○ 선택 / – 불가능
Go to product
Go to product
제   품
온도 범위
열전달 매체
가열 용량
냉각 시스템
관형 열교환기
판형 열교환기
직   접
펌프 시스템 다이어그램 참조
유형 N : 110 l/min; 최대 0.5 bar; 모터 1.8 kW
유형 B : 75 l/min; 최대 6.5 bar; 모터 1.8 kW
유형 P : 36 l/min; 최대 5.0 bar; 모터 1.1 kW
유형 W : 250 l/min; 최대 4.5 bar; 모터 4.5 kW
부스터 펌프와 함께
진공 흡입 용량
제어 장치
측정 유형
배관 규격
열매체
냉각수
압축공기
바퀴포함 치수 , LxWxH
비어있는 무게 약.
색   상
kW
kW
kW
kW
mWS
mm
kg
TT-DW160
160
9 I 18
간 접
40 @ 150 °C
-
MP-888
FeKo Typ J
1/2" BS
1/2" BS
-
750 x 180x 550 I 750 x 285 x 550
55 I 67
은회색 RAL 7001
TT-1358 W
130
18 I 24
간 접
180 @ 130°C
400 @ 70°C
-
-
flange DN32
1  1/2" BS
-
1710 x 790 x 1540
530
기    능
유량 제어
누수 방지 장치
압력 완화
압축 공기로 금형 배수
금형내부 온도제어
인터페이스 컨트롤러
자동 리필
레벨 제어
시각적 오류 표시
음향 경고
● 표준/ ○ 선택 / – 불가능
-
-
-
-
Go to product
-
-
-
Go to product

Tool-Temp의 가압수 온도 조절 장치-

물을 매개체로 사용하여 최대 160°C의 온도에 적합

온도를 끓는 점 이상으로 올리려면 시스템을 가압해야 합니다. 이는 온도 조절 회로의 지배적인 정적 압력이 상응하게 증가한다는 것을 의미합니다. 140°C까지 작동하는 장치의 정적 압력은 직접 수도수 압력을 사용하여 증가합니다. 160°C까지의 온도를 달성하기 위해, Tool-Temp의 모든 가압된 물 시스템은 부스터 펌프를 사용하여 압력을 높입니다. 이들은 장치가 적절하게 작동하도록 보장하며, 수도수 압력에 상관없이 최대 허용 온도까지 사용할 수 있습니다. 시스템의 특성으로 인해 가압 물 장치는 반드시 수도에 연결되어야 합니다. 이는 장치가 수도 압력을 사용하여 필요한 압력을 생성하기 때문입니다.물 온도 조절 장치는 개방형 및 폐쇄형 시스템으로 구분됩니다. 또 다른 차이점은 사용되는 냉각 방식의 유형입니다. 90°C까지의 물 장치에서는 열 교환기를 사용하는 간접 냉각 시스템과 직접 냉각 시스템이 모두 사용됩니다. 개방형 시스템에서는 순환 매체가 현지 환경의 공기와 직접 접촉합니다. 이는 탱크가 확장용 수조로도 작동하는 개방형 탱크 가열 시스템을 사용합니다. 반면에 폐쇄형 시스템은 볼륨을 균형잡기 위한 확장 탱크를 가지고 있습니다.
