요 약

 최대 온도 160°C
 물을 열매체로 사용
 가열 용량 12 kW
 냉각 시스템 간접 / 직접
 90 kW @ 160°C 간접
 60 kW @ 50°C 직접
 펌프 용량 75 l/min; 최대 6.5 bar

기 능

 온도 표시가 있는 자가 최적화 온도 컨트롤러 1/10°C 단계
 °C 또는 °F 및 l/min 또는 gal/min 표시
 디지털 유량 표시 및 모니터링
 자동 온도 제어
 금형에 온도 조절 전환
 단계별로 가열 가능
 시스템 및 흐름 압력 표시
 자동 물 채우기
 압축 공기로 자동 금형 배수
 자동 공기 배출
 압력 해제
 누수 방지 장치 – 압력 및 진공 모드에서 작동

구 조

 기계적 밀봉 또는 자석 결합이 있는 검증된 펌프
 두 가지 냉각 시스템: 간접 및 직접 냉각
 라임스케일 없는 열 교환기
 긴 사용 수명을 위한 내식성 장치
 물과 접촉하는 모든 부품은 스테인리스 스틸 또는 청동으로 제작
 바퀴가 달린 유닛

안전 기능

 드라이런 가동 시 펌프 보호을 위한 레벨제어센서
 컨트롤러에서의 전자 온도 제한 및 모니터링
 기계적 안전 온도계
 시각적 및 청각적 오류 표시
 집적회로 차단기
 메인 스위치, 변압기 및 모터 보호 스위치

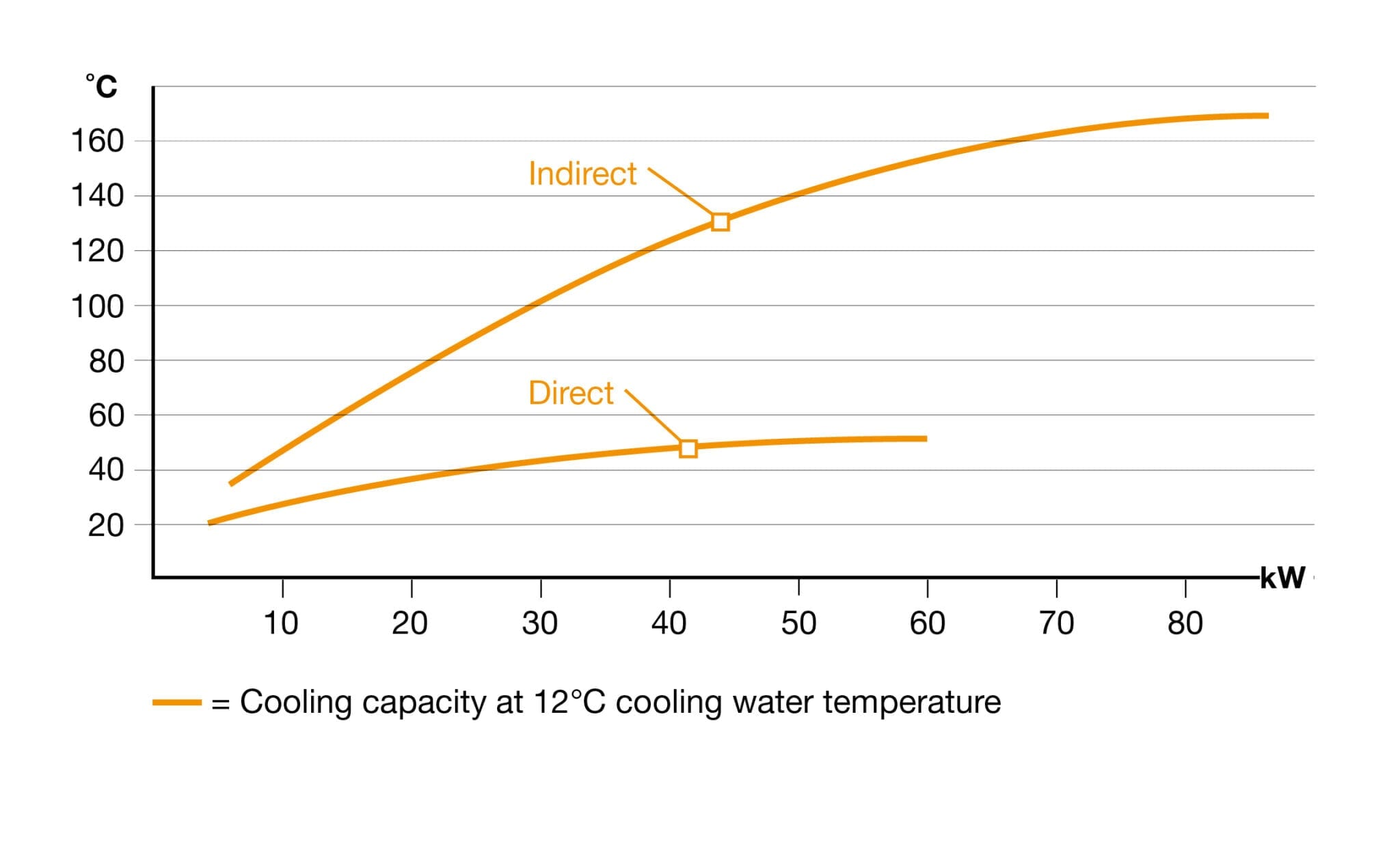

냉각 용량 Cooling capacity

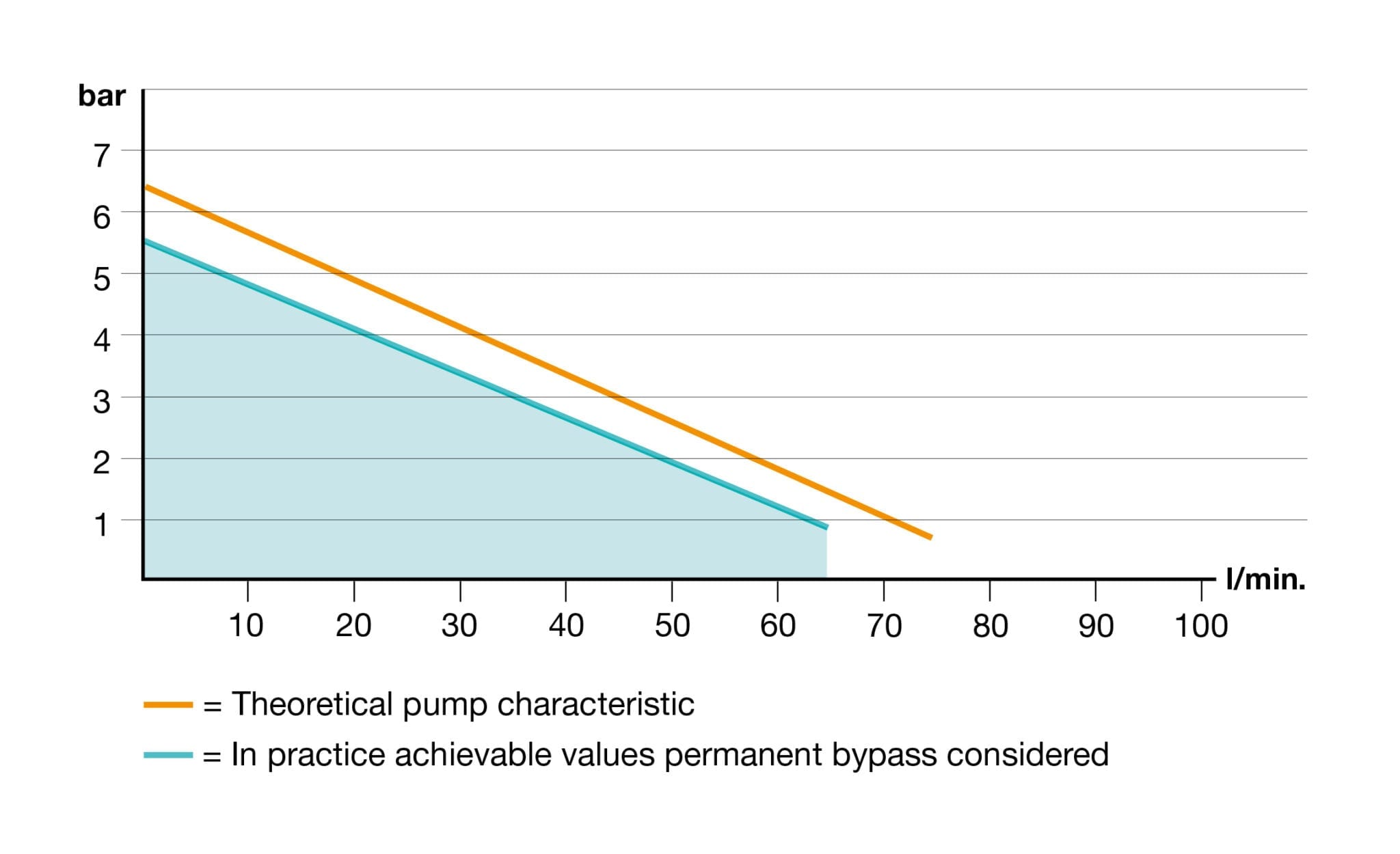

펌프 용량 Pump capacity

제품 정보

TT-137 B/BP

제 품

온도 범위

열전달 매체

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

직 접

펌프 시스템 다이어그램 참조

유형 N : 110 l/min; 최대 0.5 bar; 모터 1.8 kW

유형 B : 75 l/min; 최대 6.5 bar; 모터 1.8 kW

유형 P : 36 l/min; 최대 5.0 bar; 모터 1.1 kW

유형 W : 250 l/min; 최대 4.5 bar; 모터 4.5 kW

부스터 펌프와 함께

진공 흡입 용량

제어 장치

측정 유형

배관 규격

열매체

냉각수

압축공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

TT-137 B/BP

160

물

18 I 27 I 36 I 45

간접 + 직접

90 @ 160 °C

60 @ 50 °C

●

MP-888

FeKo Typ J

3/4" BS

3/8" BS

1/4" BS

870 x 360 x 915

120

은회색 RAL 7001

기 능

유량 제어

누수 방지 장치

압력 완화

압축 공기로 금형 배수

금형내부 온도제어

인터페이스 컨트롤러

자동 리필

레벨 제어

시각적 오류 표시

음향 경고

● 표준/ ○ 선택 / – 불가능

●

○

●
