모든 Tool-Temp 수온 조절 유닛은 최대 온도가 90°C입니다. 그러나 그들 각각은 예정된 응용 프로그램에 따라 다른 디자인을 가지고 있습니다.
수온 조절 유닛은 일반적으로 네 가지 카테고리로 나뉩니다. 자세한 내용은 이 페이지 하단에서 찾을 수 있습니다.

◼︎ 개방 시스템 - 간접 냉각
◼︎ 개방 시스템 - 직접 냉각
◼︎ 폐쇄 시스템 - 간접 냉각
◼︎ 폐쇄 시스템 - 직접 냉각

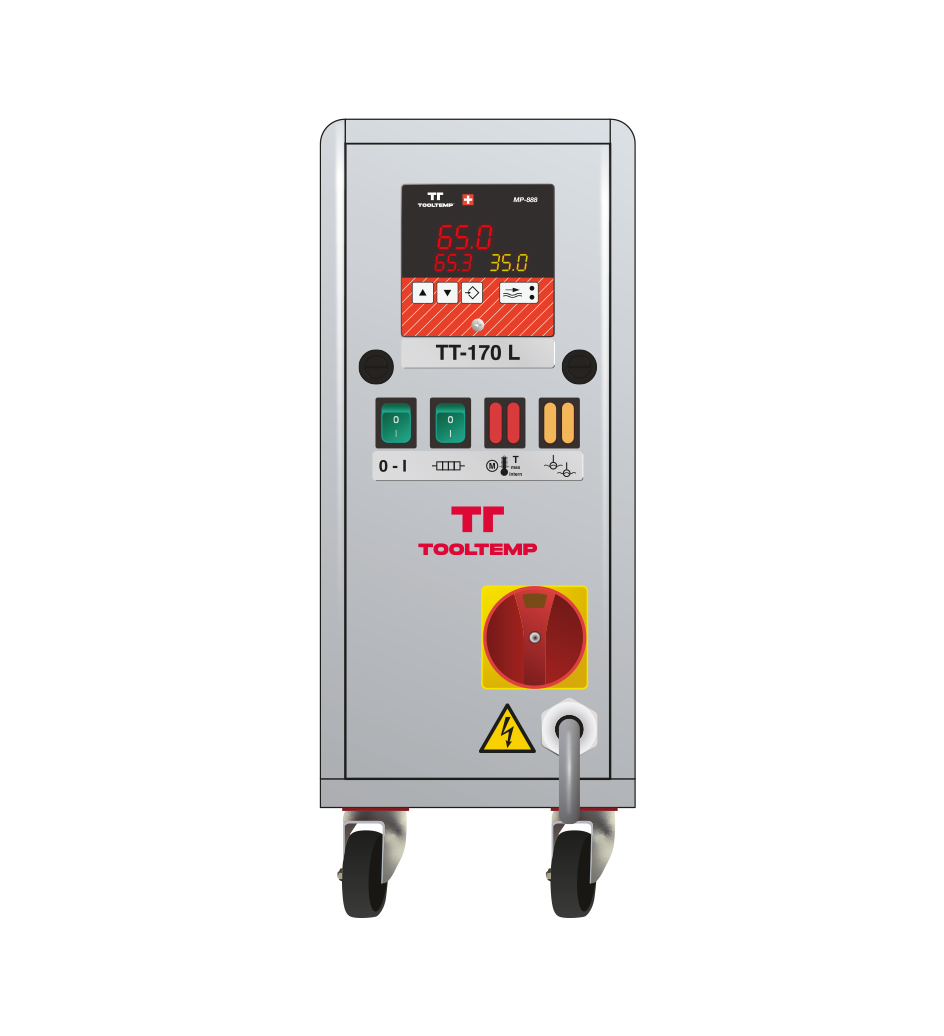

TT-170 L

주요 기능
 최대 온도 90℃
 가열 용량 3 kW
 냉각 용량 30 kW @ 90°C
 간접 냉각 시스템
 펌프 용량 28 l/min; 최대. 2.8 bar
 중온수

>

‍
주요 특징
▶︎ 최대 50 kg까지의 금형, 최대 80 mm Ø,
길이 300 mm까지의 롤러

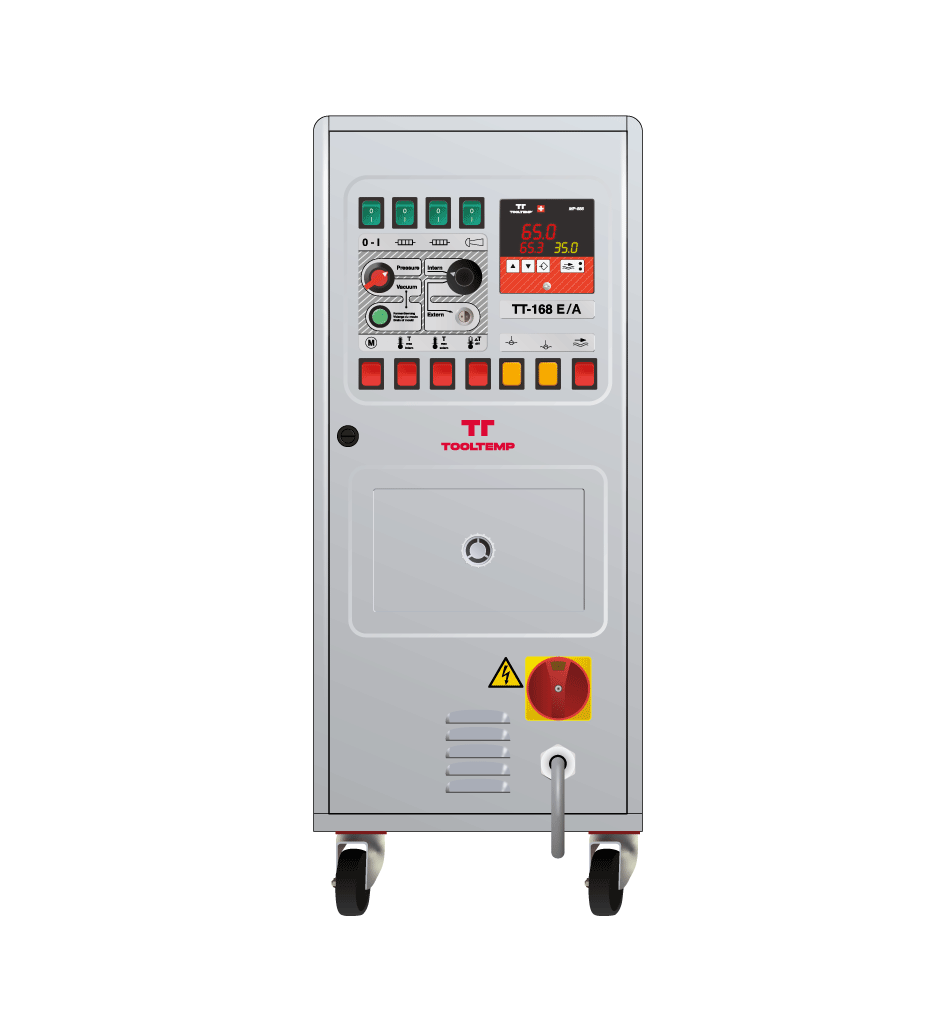

TT-168 E/A I TT-168 H/A

주요 기능
 최대 온도 90°C
 가열 용량 18 kW
 냉각 용량 45 kW @ 90°C
 간접 냉각 시스템
 타입 E : 펌프 용량 60 l/min; 최대 4.0 bar
 타입 H : 펌프 용량 60 l/min; 최대 7.0 bar
 중온수

>

‍
주요 특징
▶︎ 최대 1'800 kg까지의 금형

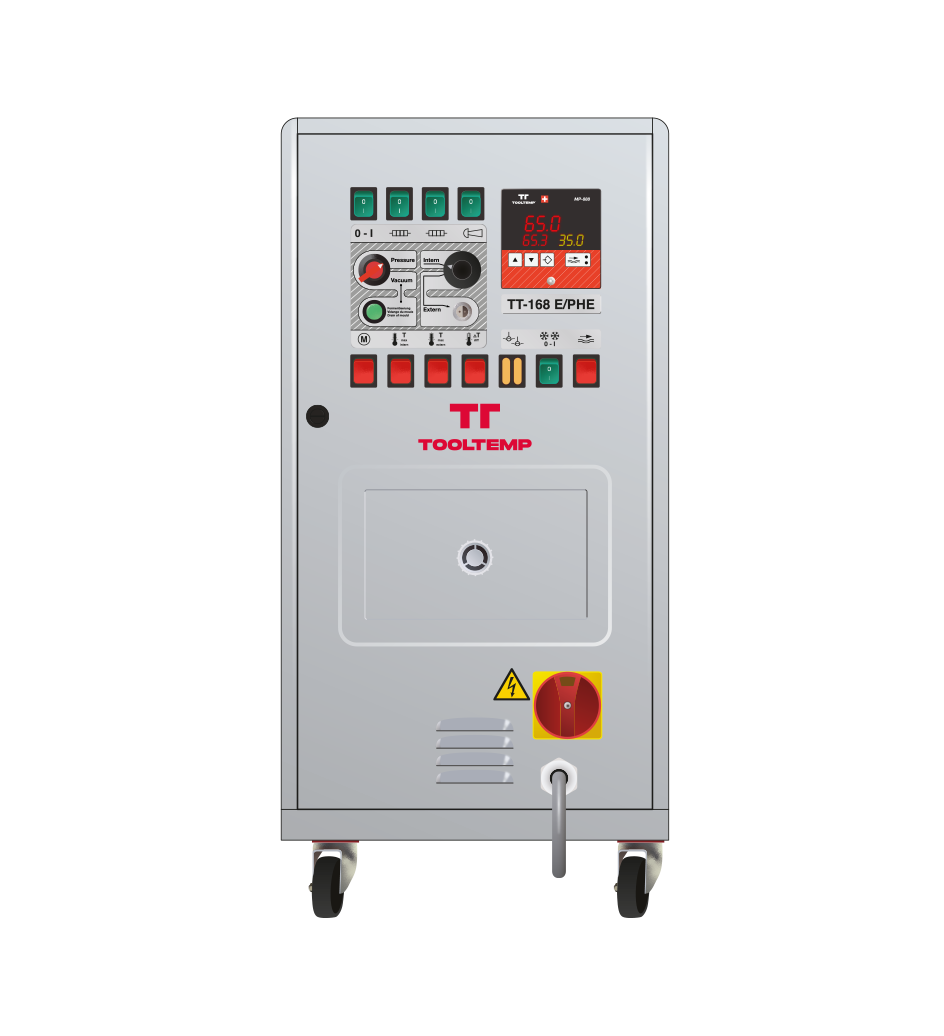

TT-168 PHE

주요 기능
 최대 온도 90°C
 가열 용량 12 kW I 18 kW
 냉각 용량 50 kW @ 90°C 간접
130 kW @ 90°C PHE
 간접 냉각 시스템
 타입 E : 펌프 용량 60 l/min; 최대 4.0 bar
 타입 H : 펌프 용량 60 l/min; 최대 7.0 bar
 중온수

>

‍
주요 특징
▶︎ 12 kW : 금형 최대 1'200 kg
18 kW : 금형 최대 1'800 kg

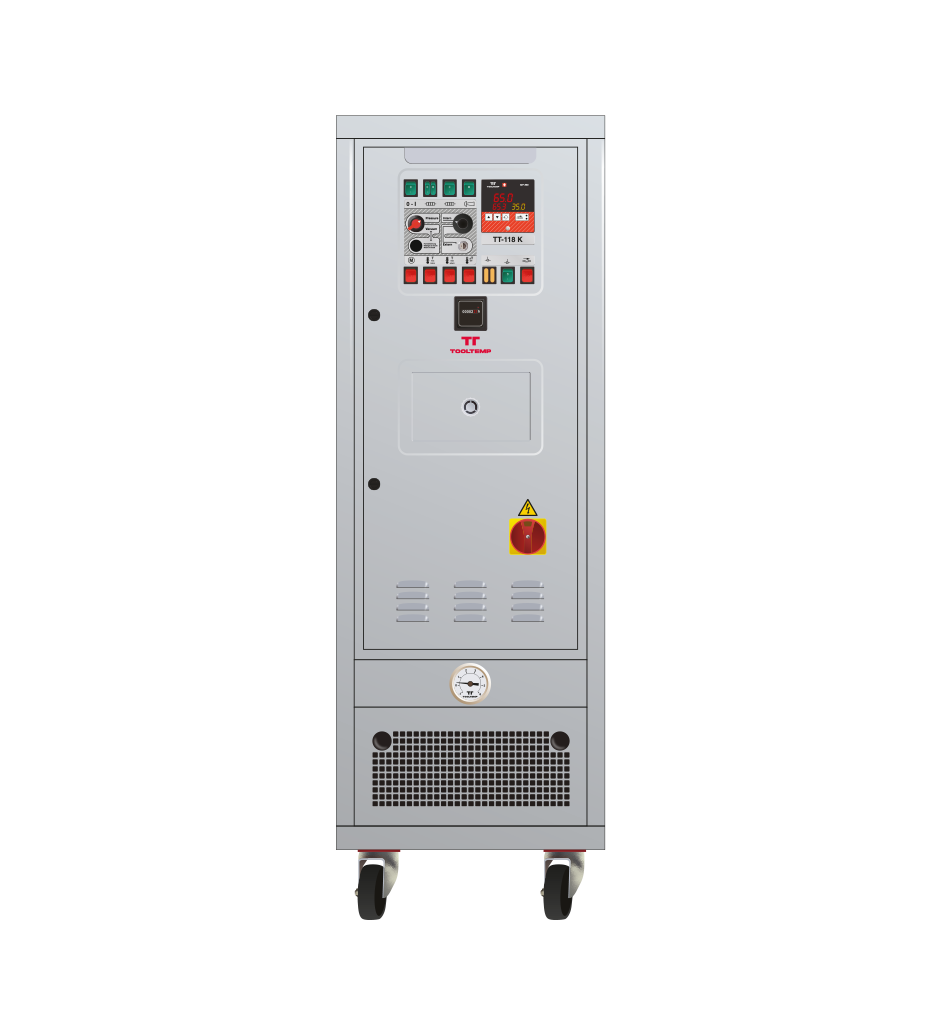

TT-118 K

주요 기능
 최대 온도 90°C
 가열 용량 18 kW I 27 kW l 36 kW l 45 kW
 냉각 용량 200 kW @ 90°C 간접
400 kW @ 90°C 직접
 간접 냉각 시스템
 펌프 용량 200 l/min; 최대. 4.3 bar
 중온수

>

‍
주요 특징
▶︎ 롤러, 플레이트, 이중 벽 용기, 대형 금형

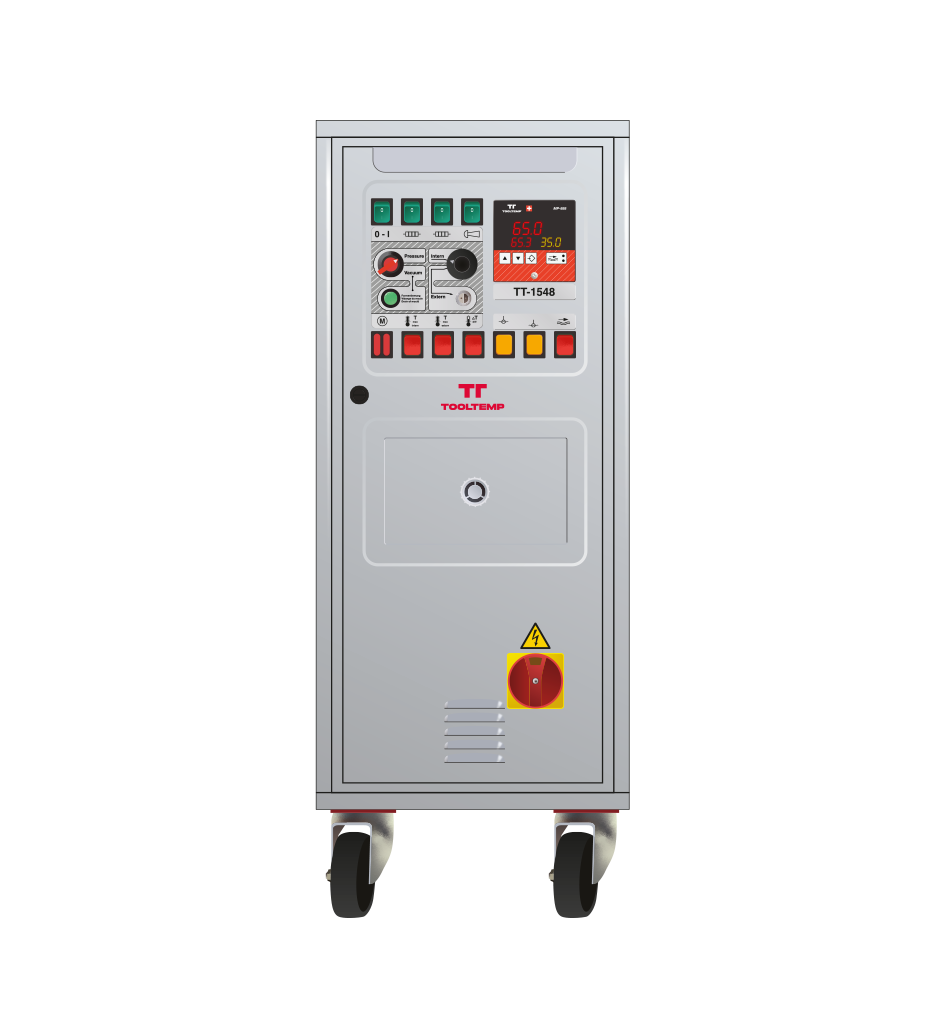

TT-1548 E

주요 기능
 최대 온도 90°C
 가열 용량 12 kW
 냉각 용량 5 kW @ 70°C
 공냉식 냉각 시스템
 펌프 용량 60 l/min; 최대 4.0 bar
 중온수

>

‍
주요 특징
▶︎ 회전 테이블 시스템, 냉각수 없는 애플리케이션

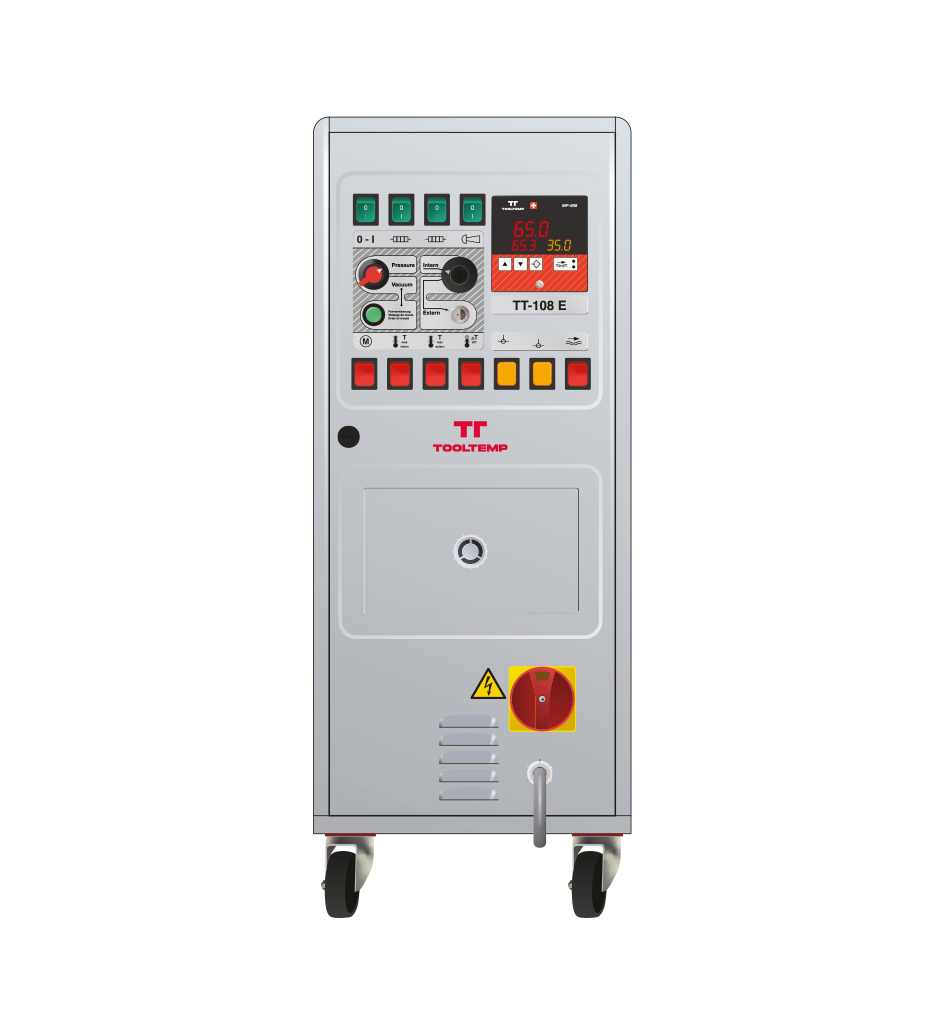

TT-108 E

주요 기능
 최대 온도 90°C
 가열 용량 6 kW I 12 kW I 18 kW
 냉각 용량 100kW @ 90°C
 직접 냉각 시스템
 펌프 용량 60 l/min; 최대 4.0 bar
 중온수

>

‍
주요 특징
▶︎ 금형, 판

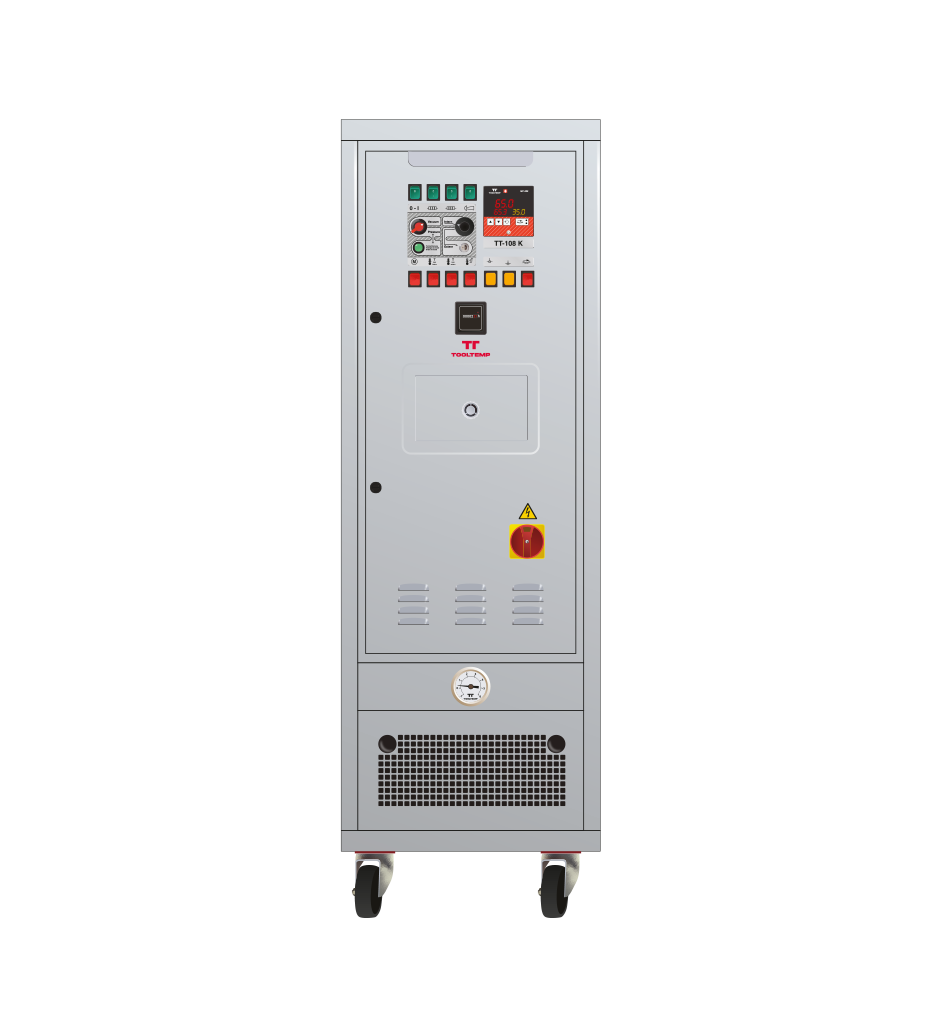

TT-108 K

주요 기능
 최대 온도 90°C
 가열 용량 18 kW I 27 kW I 36 kW I 45 kW
 냉각 용량 260 kW @ 90°C
 직접 냉각 시스템
 펌프 용량 200 l/min; 최대 4.3 bar
 중온수

>

‍
주요 특징
▶︎ 금형, 판

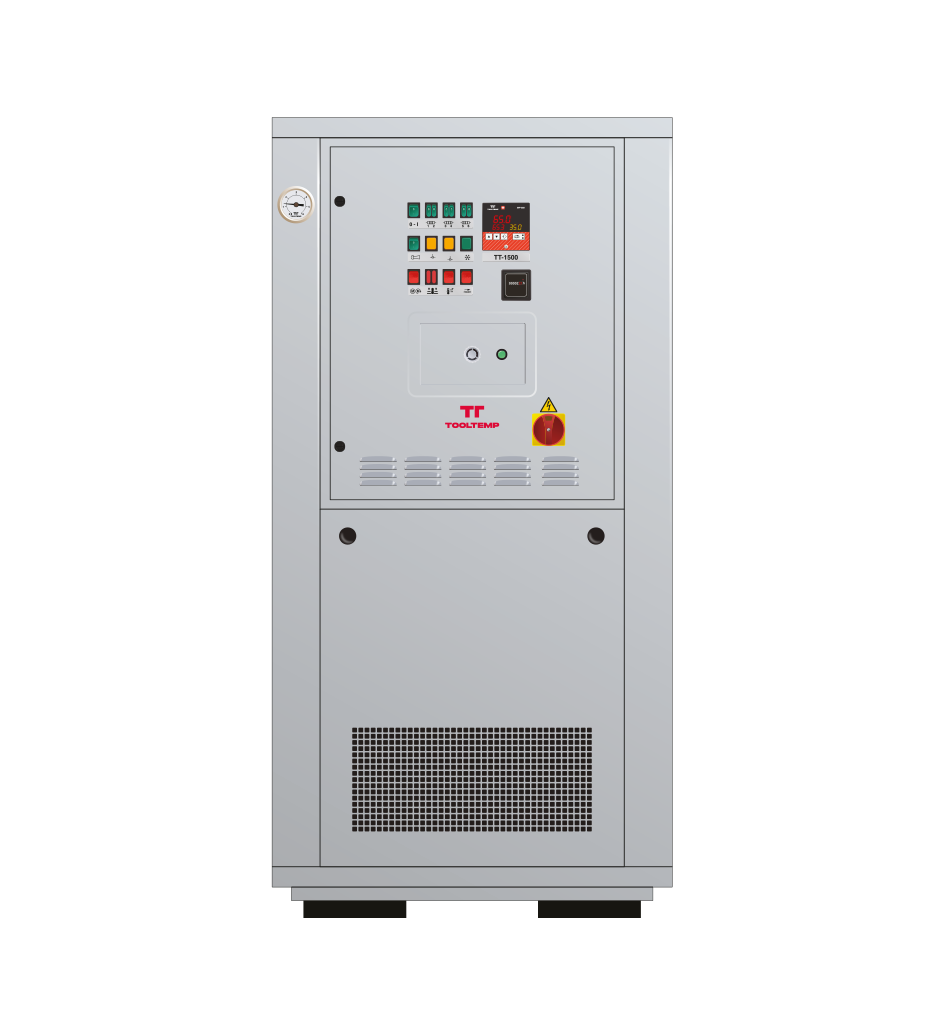

TT-1500 W

주요 기능
 최대 온도 90°C
 가열 용량 48 kW
 냉각 용량 285 kW @ 80°C
 직접 냉각 시스템
 펌프 용량 250-350 l/min; 최대 4.5 bar
 중온수

>

‍
주요 특징
▶︎ 롤러, 플레이트, 이중벽 용기, 대형 금형

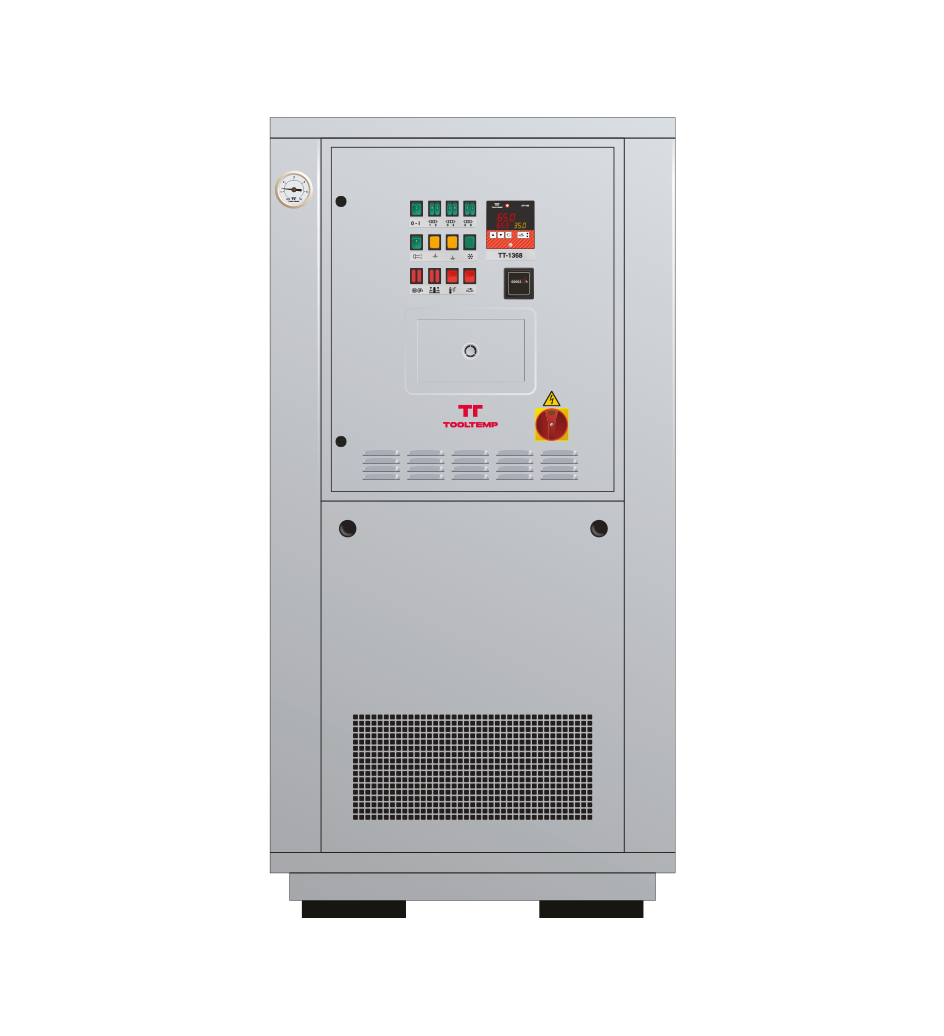

TT-1368 W

주요 기능
 최대 온도 90°C
 가열 용량 24 kW I 48 kW I 72 kW I 96 kW
 냉각 용량 400kW @ 70°C
 간접 냉각 시스템
 펌프 용량 250-350 l/min; 최대 4.5 bar
 중온수

>

‍
주요 특징
▶︎ 롤러, 플레이트, 이중벽 용기, 대형 금형

TT-1368 V

주요 기능
 최대 온도 90°C
 가열 용량 18 kW I 27 kW l 36 kW l 45 kW
 냉각 용량 400 kW @ 80°C
 간접 냉각 시스템
 펌프 용량 580 l/min; 최대 4.1 bar
 중온수

>

‍
주요 특징
▶︎ 롤러, 플레이트, 이중 벽 용기, 대형 금형

물 온도 조절 장치

제품 범위 개요

제 품

온도 범위

열전달 매체

최대 충전량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

직 접

유량제어온도

펌프 시스템 다이어그램 참조

유형 L : 19 l/min ; 최대. 2.9bar ; 모터 0.27kW

유형 E : 60 l/min ; 최대. 4.0bar ; 모터 0.75kW

유형 H : 60 l/min ; 최대. 7.0bar ; 모터 1.50kW

유형 K : 200 l/min ; 최대. 4.3bar ; 모터 2.2kW

일반 W : 250-350 l/min; 최대. 4.5bar ; 모터 4.0kW

유형 V : 580 l/min ; 최대. 4.1bar ; 모터 7.5kW

진공 흡입 용량

제어 장치

측정 유형

배관규격

열매체

냉각수

압축공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

TT-170L

물

간 접

●

3/8" BS

640 x 200 x 490

TT-168 E/AIH/A - 18kW

물

간 접

●

MP-888

FeKo Typ J

1/2" BS

3/8" BS

710 x 325 x 785

은회색 RAL 7001

TT-168 PHE

물

12 I 18

간 접

130

●

3/4" BS

1" BS

980 x 365 x 750

기 능

유량 제어

누수 방지 장치

몰드드레인

금형 내부 온도 제어

시간 제한이 있는 물 보충

인터페이스 컨트롤러

자동 리필

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

●

Go to product

● 표준/ ○ 선택 / – 불가능

●

○

●

Go to product

●

○

●

Go to product

제 품

온도 범위

열전달 매체

최대 충전량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

직 접

유량제어온도

펌프 시스템 다이어그램 참조

유형 L : 19 l/min ; 최대. 2.9bar ; 모터 0.27kW

유형 E : 60 l/min ; 최대. 4.0bar ; 모터 0.75kW

유형 H : 60 l/min ; 최대. 7.0bar ; 모터 1.50kW

유형 K : 200 l/min ; 최대. 4.3bar ; 모터 2.2kW

일반 W : 250-350 l/min; 최대. 4.5bar ; 모터 4.0kW

유형 V : 580 l/min ; 최대. 4.1bar ; 모터 7.5kW

진공 흡입 용량

제어 장치

측정 유형

배관 규격

열매체

냉각수

압축공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

TT-118 K

물

18 I 27 I 36 I 45

간 접

200

400

●

1" BS

1240 x 480 x 1400

180

TT-1548 E

물

공냉식

●

MP-888

FeKo Typ J

3/4" BS

870 x 360 x 915

은회색 RAL 7001

TT-108 E

물

6 I 12 I 18

직 접

100

●

1/2" BS

Inlet 3/8" BS Outlet 1" BS

710 x 325 x 785

기 능

유량제어온도

누수 방지 장치

몰드드레인

금형내부 온도제어

시간 제한이 있는 물 보충

인터페이스 컨트롤러

자동 리필

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

●

○

●

Go to product

● 표준/ ○ 선택 / – 불가능

●

○

●

Go to product

●

○

●

Go to product

제 품

온도 범위

열전달 매체

최대 충전량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

직 접

유량제어온도

펌프 시스템 다이어그램 참조

유형 L : 19 l/min ; 최대. 2.9bar ; 모터 0.27kW

유형 E : 60 l/min ; 최대. 4.0bar ; 모터 0.75kW

유형 H : 60 l/min ; 최대. 7.0bar ; 모터 1.50kW

유형 K : 200 l/min ; 최대. 4.3bar ; 모터 2.2kW

일반 W : 250-350 l/min; 최대. 4.5bar ; 모터 4.0kW

유형 V : 580 l/min ; 최대. 4.1bar ; 모터 7.5kW

진공 흡입 용량

제어 장치

측정 유형

배관 규격

열매체

냉각수

압축공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

TT-108 K

물

18 I 27 I 36 I 45

직 접

260

●

1" BS

Inlet 1/2" BS Outlet 1 1/21" BS

1250 x 480 x 1400

160

TT-1500 W

물

직 접

285

●

MP-888

FeKo Typ J

Flansch DN32 / PN16

1" BS

1/4" BS

1600 x 800 x 1550

430

은회색 RAL 7001

TT-1368 W

물

70/100

24 I 48 I 72 I 96

간 접

400

●

flange DN32 / PN16

1 1/2" BS

1710 x 790 x 1540 / 2150 x 1300 x 1950

520 / 850

기 능

유량 제어

누수 방지 장치

몰드드레인

금형내부 온도제어

시간 제한이 있는 물 보충

인터페이스 컨트롤러

자동 리필

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

●

○

●

Go to product

● 표준/ ○ 선택 / – 불가능

●

○

●

○

Go to product

●

○

●

○

Go to product

제 품

온도 범위

열전달 매체

최대 충전량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

직 접

유량제어온도

펌프 시스템 다이어그램 참조

유형 L : 19 l/min ; 최대. 2.9bar ; 모터 0.27kW

유형 E : 60 l/min ; 최대. 4.0bar ; 모터 0.75kW

유형 H : 60 l/min ; 최대. 7.0bar ; 모터 1.50kW

유형 K : 200 l/min ; 최대. 4.3bar ; 모터 2.2kW

일반 W : 250-350 l/min; 최대. 4.5bar ; 모터 4.0kW

유형 V : 580 l/min ; 최대. 4.1bar ; 모터 7.5kW

진공 흡입 용량

제어 장치

측정 유형

배관 규격

열매체

냉각수

압축공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

TT-1368 V

물

100

18 I 27 I 36 I 45

직 접

260

●

MP-888

FeKo Typ J

1" BS

Inlet 1/2" BS Outlet 1 1/21" BS

1250 x 480 x 1400

160

기 능

유량 제어

누수 방지 장치

몰드드레인

금형내부 온도제어

시간 제한이 있는 물 보충

인터페이스 컨트롤러

자동 리필

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

● 표준/ ○ 선택 / – 불가능

●

○

●

Go to product

Tool-Temp의 물 온도 조절 장치-

기능 및 작동 방식 설명

Tool-Temp의 물 온도 조절 장치는 개방형 및 폐쇄형 시스템으로 구분됩니다. 또 다른 차이점은 사용되는 냉각 방식의 유형입니다. 90°C까지의 물 장치에서는 열 교환기를 사용하는 간접 냉각 시스템과 직접 냉각 시스템이 모두 사용됩니다. 개방형 시스템에서는 순환 매체가 현지 환경의 공기와 직접 접촉합니다. 이는 탱크가 확장용 수조로도 작동하는 개방형 탱크 가열 시스템을 사용합니다. 반면에 폐쇄형 시스템은 볼륨을 균형잡기 위한 확장 탱크를 가지고 있습니다.
