EXPERIENCE IN DELIVERING THE
PERFACT TEMPERATURE CONTROLLER

FROM SWITZERLAND TO THE WORLD

Experience in delivering the perfect temperature

Market segments

Market segments

You'll find our temperature control units in a wide variety of industries.
Temperature control and cooling is always an issue

Plastics

Die Casting

Chemical

Food

Rubber

Wood

Printing/
Laminating

온도 제어 장치 및 냉각 분야에서 40년 이상의 경험을 가진 전문가로서 TOOL-TEMP는 플라스틱, 화학 물질, 식품, 섬유, 인쇄 및 제약과 같은 다양한 산업 분야의 많은 회사에서 신뢰할 수있는 파트너입니다. 당사의 판매 프로그램에는 30개 이상의 표준 온도 제어 장치 및 냉각기 모델이 포함되어 있습니다. 또한 우리는 맞춤형 솔루션을 제공하는데도 강점을 가지고 있습니다.

TT-1368 V

강력한 가열 및 냉각 장치

롤러, 플레이트, 이중벽 용기, 대량 금형

요 약

  최대 온도 90°C
  중 수( Medium water)
  가열 용량 24 kW I 48 kW I 72 kW I 96 kW
  냉각 용량 400 kW @ 70°C
  직접 냉각 시스템
  펌프 용량 580 l/min; 최대 4.1 bar

기  능

  온도 표시가 있는 자동 최적화 온도 컨트롤러 1/10°C – 단계
  °C에서 °F 및 l/min 또는 gal/min으로 표시
  디지털 흐름 표시 및 모니터링
  자동 온도 제어
  단계별로 가열 가능
  캐스케이드 연결이 있는 히터
  압력 표시
  자동 물 충전

구  조

  고성능 원심 펌프
  냉각 시스템: 대형 치수의 플레이트 열 교환기
  대형 치수의 반환 탱크
  물에 닿는 모든 부품은 스테인레스 스틸 또는 청동으로 만들어짐
  조절 가능한 발 위에 장치

안전 기능

  드라이런 가동 시 펌프 보호를 위한 레벨제어센서
  컨트롤러에서의 전자 온도 제한 및 모니터링
  기계식 안전 온도계
  시각적 및 청각적 오류 표시
  통합된 회로 차단기
  주 스위치, 변압기 및 모터 보호 스위치

냉각 용량 Cooling capacity

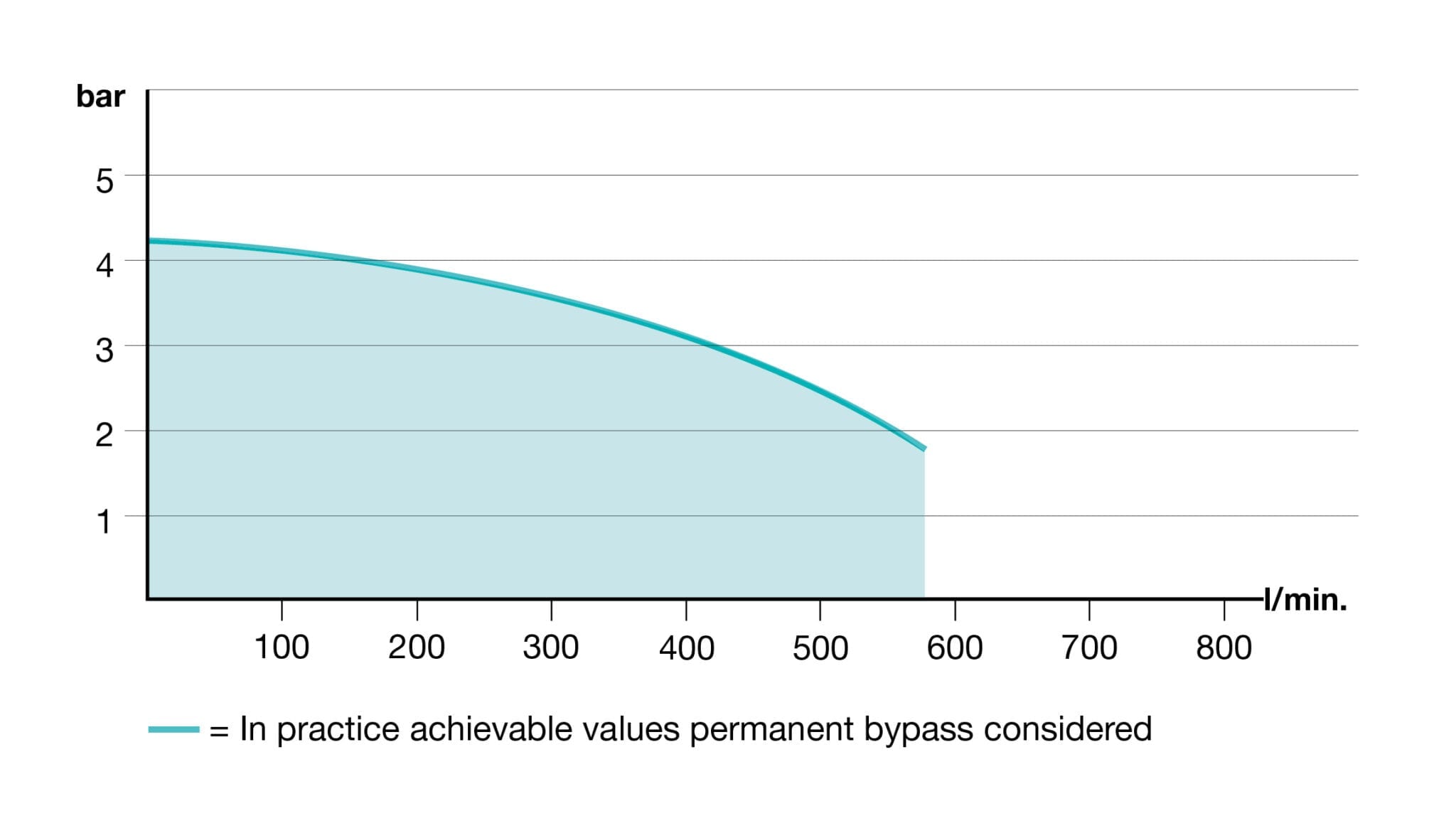

펌프 용량 Pump capacity

제품 정보

TT-1368 V

제   품
온도 범위
열전달 매체
최대 충전량
가열 용량
냉각 시스템
관형 열교환기
판형 열교환기
직   접
유량제어온도
펌프 시스템 다이어그램 참조
유형 L : 19  l/min ; 최대. 2.9bar ; 모터 0.27kW
유형 E : 60  l/min ; 최대. 4.0bar ; 모터 0.75kW
유형 H : 60  l/min ; 최대. 7.0bar ; 모터 1.50kW
유형 K : 200  l/min ; 최대. 4.3bar ; 모터 2.2kW
일반 W : 250-350 l/min; 최대. 4.5bar ; 모터 4.0kW
유형 V : 580  l/min ; 최대. 4.1bar ; 모터 7.5kW
진공 흡입 용량
제어 장치
측정 유형
배관 규격
열매체
냉각수
압축공기
바퀴포함 치수 , LxWxH
비어있는 무게 약.
색   상
l
kW
kW
kW
kW
mWS
mm
kg
TT-1368 V
90
100
18 I 27  I 36  I 45
직   접
260
90
8
MP-888
FeKo Typ J
1" BS
Inlet 1/2" BS Outlet 1 1/21" BS
-
1250 x 480 x 1400
160
기    능
유량 제어
누수 방지 장치
몰드드레인
금형내부 온도제어
시간 제한이 있는 물 보충
인터페이스 컨트롤러
자동 리필
레벨 제어
시각적 오류 표시
음향 경고
압력 조절
● 표준/ ○ 선택 / – 불가능
-
-
