요 약

 최대 온도 140°C
 물을 열매체로 사용
 가열 용량 6 kW
 냉각 용량 20 kW @ 140°C
 간접 냉각 시스템
 펌프 용량 : 110 l/ min; 최대 5.0 bar

기 능

 온도 표시가 있는 자가 최적화 온도 컨트롤러 1/10°C 단계
 °C 또는 °F 및 l/min 또는 gal/min 표시
 디지털 유량 표시 및 모니터링
 자동 온도 제어
 단계별로 가열 가능
 시스템 압력 표시
 자동 수도물 채우기
 자동 공기 배출
 압력 해제

구 조

 기계적 밀봉이 있는 검증된 펌프
 라임스케일 없는 열 교환기
 오랜 사용 수명을 위한 부식 방지 장치
 물에 접촉하는 모든 부품은 스테인레스 스틸 또는 청동으로 만들어짐
 바퀴 달린 장치

안전 기능

 드라이런 가동 시 펌프 보호을 위한 레벨제어센서
 컨트롤러에서의 전자 온도 제한 및 모니터링
 기계적 안전 온도계
 시각적 및 청각적 오류 표시
 집적회로 차단기
 메인 스위치, 변압기 및 모터 보호 스위치

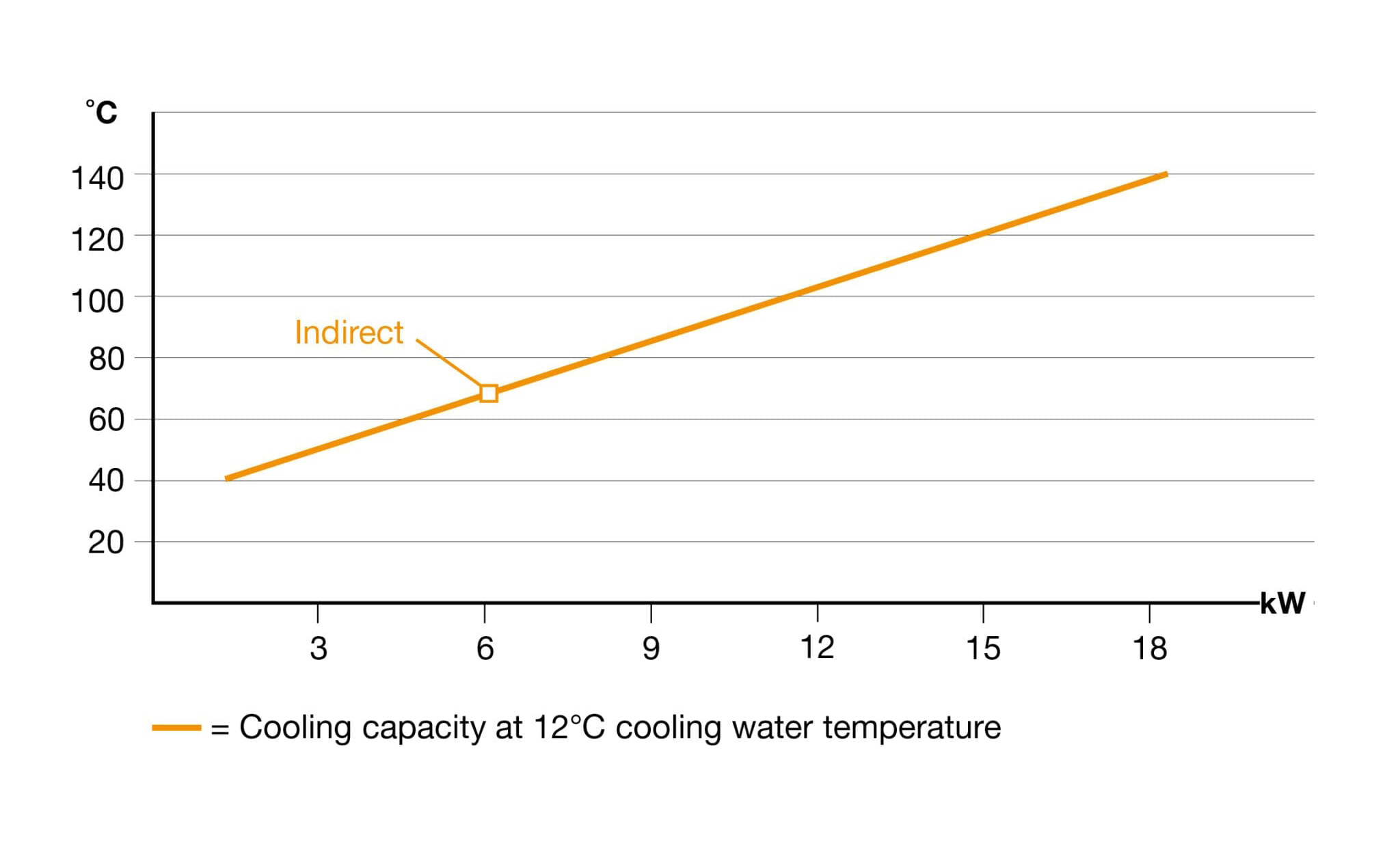

냉각 용량 Cooling capacity

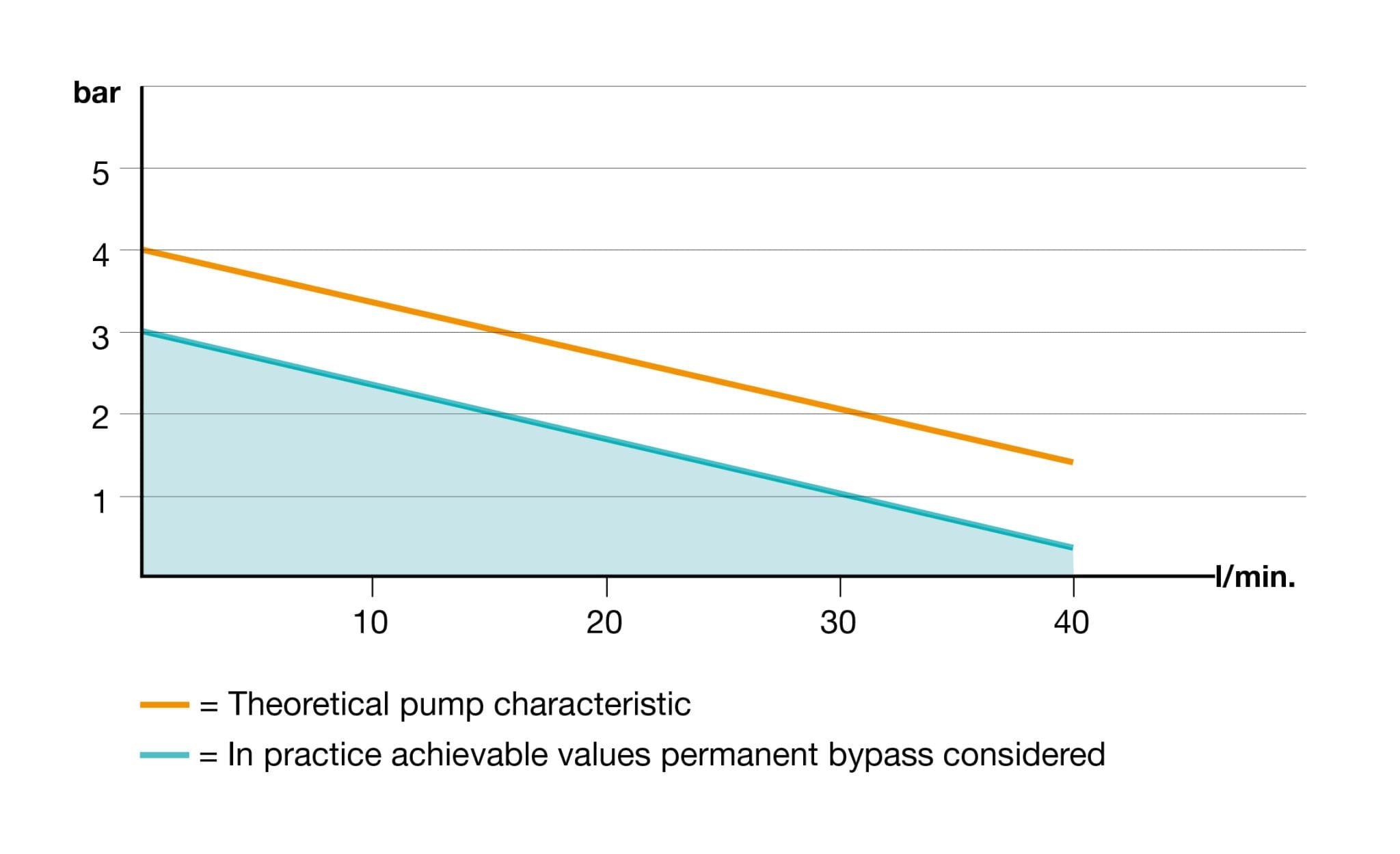

펌프 용량 Pump capacity

제품 정보

TT-1398 N

제 품

온도 범위

열전달 매체

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

직 접

펌프 시스템 다이어그램 참조

유형 N : 110 l/min; 최대 0.5 bar; 모터 1.8 kW

유형 B : 75 l/min; 최대 6.5 bar; 모터 1.8 kW

유형 P : 36 l/min; 최대 5.0 bar; 모터 1.1 kW

유형 W : 250 l/min; 최대 4.5 bar; 모터 4.5 kW

부스터 펌프와 함께

진공 흡입 용량

제어 장치

측정 유형

배관 규격

열매체

냉각수

압축공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

TT-1398 N

140

물

간 접

20 @ 140 °C

●

1/2" BS

3/8" BS

680 x 305 x 760

기 능

유량 제어

누수 방지 장치

압력 완화

압축 공기로 금형 배수

금형내부 온도제어

인터페이스 컨트롤러

자동 리필

레벨 제어

시각적 오류 표시

음향 경고

● 표준/ ○ 선택 / – 불가능

●
