요 약

 온도 범위 +10°C에서 +40°C까지
 물을 열매체로 사용
 가열 용량 216 kW 정격
 냉각 용량 54 kW 명목
 펌프 용량 200 / 400 l/min; 최대 6 / 4 bar
 냉매 R-134a
 주변 온도는 +45°C까지

기 능

 온도 표시가 있는 자가 최적화 온도 컨트롤러 1/10°C 단계
 °C 또는 °F 및 l/min 또는 gal/min 표시
 자동 또는 수동 충전

작동 원리

 두개의 펌프 시스템 : 하나의 펌프는 내부 회로를 제어하고, 다른 하나는
사용자에게 물 회로를 담당합니다.
 냉각 압축기는 워터 탱크의 내용물을 필요한 온도로 냉각합니다.
 결과적으로 발생하는 따뜻한 배출 공기는 팬에 의해 위로 불려집니다.

구 조

 메카니컬 씰이 있는 검증된 펌프
 제거 압축기 작동 시간의 전자 제어로 인한 긴 수명
 물과 접촉하는 모든 부품은 스테인리스 스틸 또는 청동으로 만들어집니다
 조절 가능한 발에 있는 유닛

안전 기능

 저수위 사전 경고와 함께 자동 수준 제어
 컨트롤러에서의 전자 온도 제한 및 모니터링
 기계적 안전 온도계
 시각적 및 청각적 오류 표시
 집적회로 차단기
 메인 스위치, 변압기 및 모터 보호 스위치

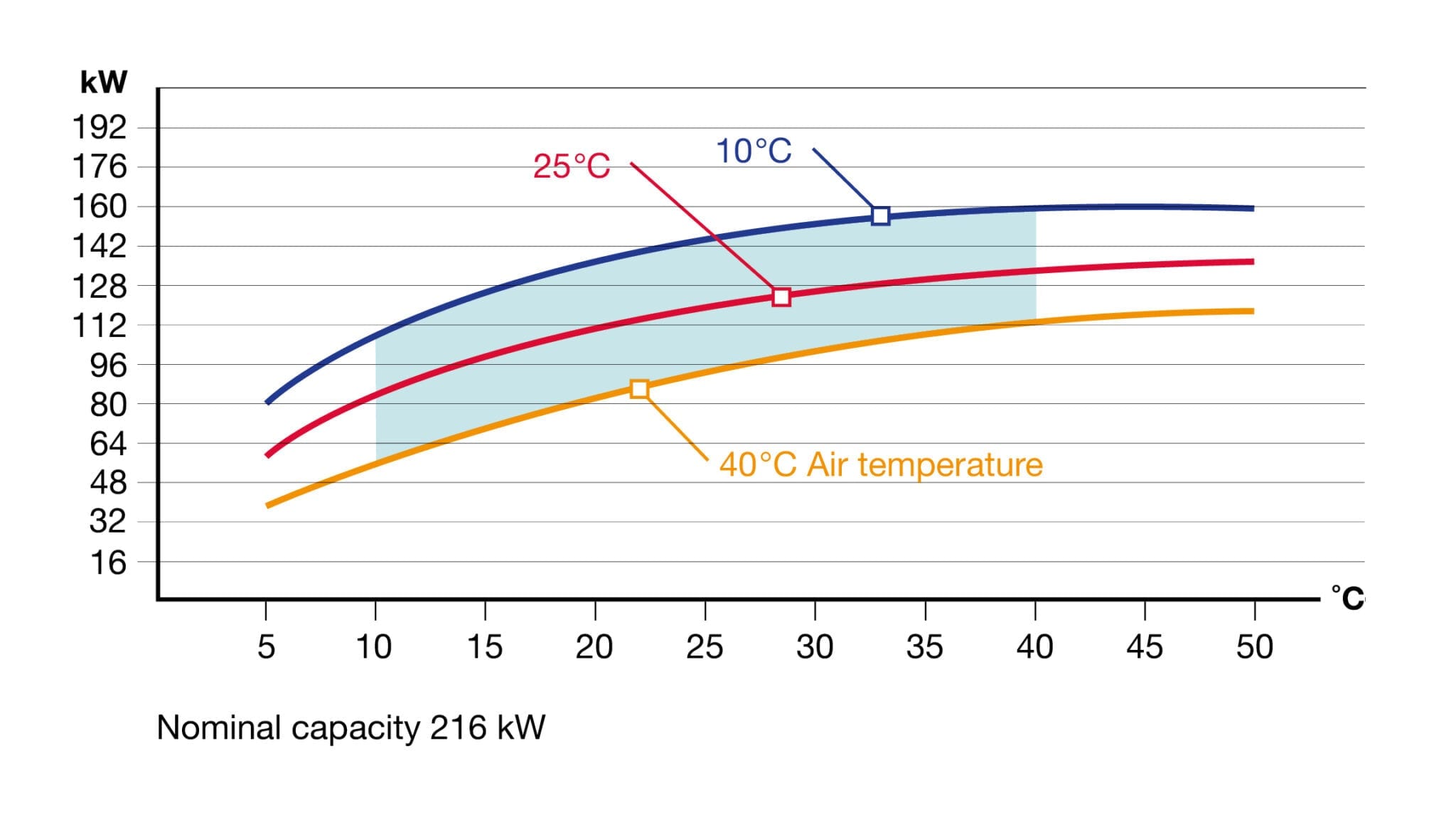

냉각 용량 Cooling capacity

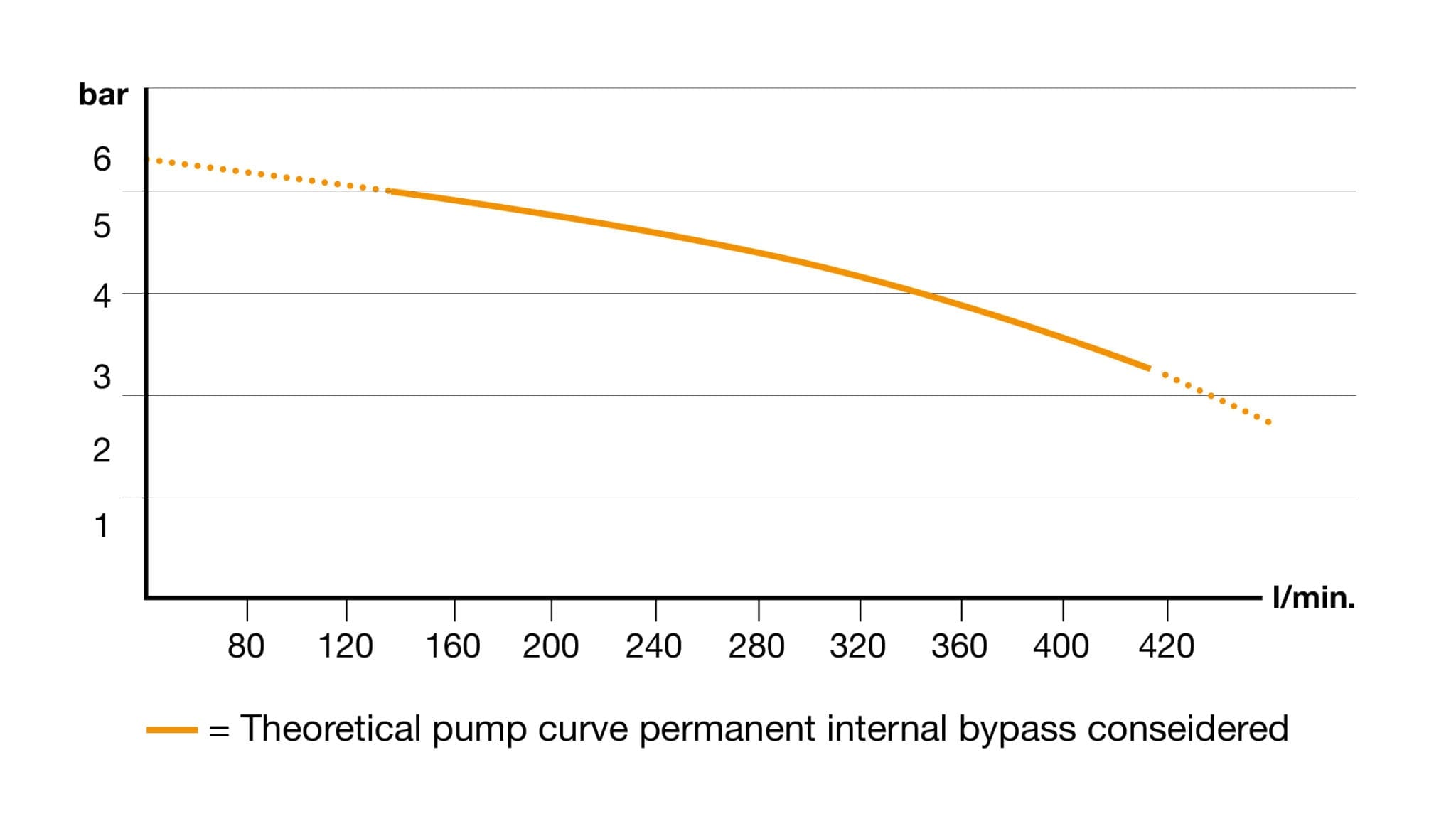

펌프 용량 Pump capacity

제품 정보

CLASSIC Cool TT-216'000

제 품

온도 범위

대기 온도

냉 매

가열 용량

물 탱크 용량

명목 냉각 용량

펌프 시스템은 도표 데이터 시트 참조

모 터

최대 펌프 압력

최대 유량

내부 최대 유량

압축기

공기 냉각, 물 냉각 콘덴서

공냉식

수냉식

공기 체적

가열 / 냉각 모드에서의 전력 소비

제어 장치

측정 센서

배관 규격

공급 라인

리턴 라인

자동 물 채우기

배 수

물 냉각시만 적용되는 냉각수 유입

물 냉각시만 적용되는 냉각수 유출

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

bar

l/min

m³/h

TT-216'000

+10°C 부터 +40°C

+45

R-134a

600

216

CR15-4

5 / 3.5

200 / 400

500

밀 봉

●

○

4 x 8'000

- / 66

MP-888

Pt-100

2" BS

3/8" BS

1" BS

2" BS

3350 x 1300 x 2090

2040

은회색 RAL 7001

기 능

유량 제어

인터페이스 컨트롤러

탱크 없는 버전

● 표준/ ○ 선택 / – 불가능

○
