온도 제어 장치 및 냉각 분야에서 40년 이상의 경험을 가진 전문가로서 TOOL-TEMP는 플라스틱, 화학 물질, 식품, 섬유, 인쇄 및 제약과 같은 다양한 산업 분야의 많은 회사에서 신뢰할 수있는 파트너입니다. 당사의 판매 프로그램에는 30개 이상의 표준 온도 제어 장치 및 냉각기 모델이 포함되어 있습니다. 또한 우리는 맞춤형 솔루션을 제공하는데도 강점을 가지고 있습니다.

CLASSIC Cool TT-108'000

냉각기 +10°C에서 + 40°C.  사용 가능한 버전 : 수냉식, 탱크 없음

요 약

  온도 범위 +10°C에서 +40°C까지
  물을 열매체로 사용
  가열 용량 108 kW
  냉각 용량 54 kW 명목
  펌프 용량 100 / 190 l/min; 최대 6 / 4 bar
  냉매 R-134a
  주변 온도는 +45°C까지

기  능

  온도 표시가 있는 자가 최적화 온도 컨트롤러 1/10°C 단계
  °C 또는 °F 및 l/min 또는 gal/min 표시
  자동 또는 수동 충전

작동 원리

  두개의 펌프 시스템 : 하나의 펌프는 내부 회로를 제어하고, 다른 하나는
       사용자에게 물 회로를 담당합니다.
  냉각 압축기는 워터 탱크의 내용물을 필요한 온도로 냉각합니다.
  결과적으로 발생하는 따뜻한 배출 공기는 팬에 의해 위로 불려집니다.

구  조

  메카니컬 씰이 있는 검증된 펌프
  제거 압축기 작동 시간의 전자 제어로 인한 긴 수명
  물과 접촉하는 모든 부품은 스테인리스 스틸 또는 청동으로 만들어집니다
  조절 가능한 발에 있는 유닛

안전 기능

  저수위 사전 경고와 함께 자동 수준 제어
  컨트롤러에서의 전자 온도 제한 및 모니터링
  기계적 안전 온도계
  시각적 및 청각적 오류 표시
  집적회로 차단기
  메인 스위치, 변압기 및 모터 보호 스위치

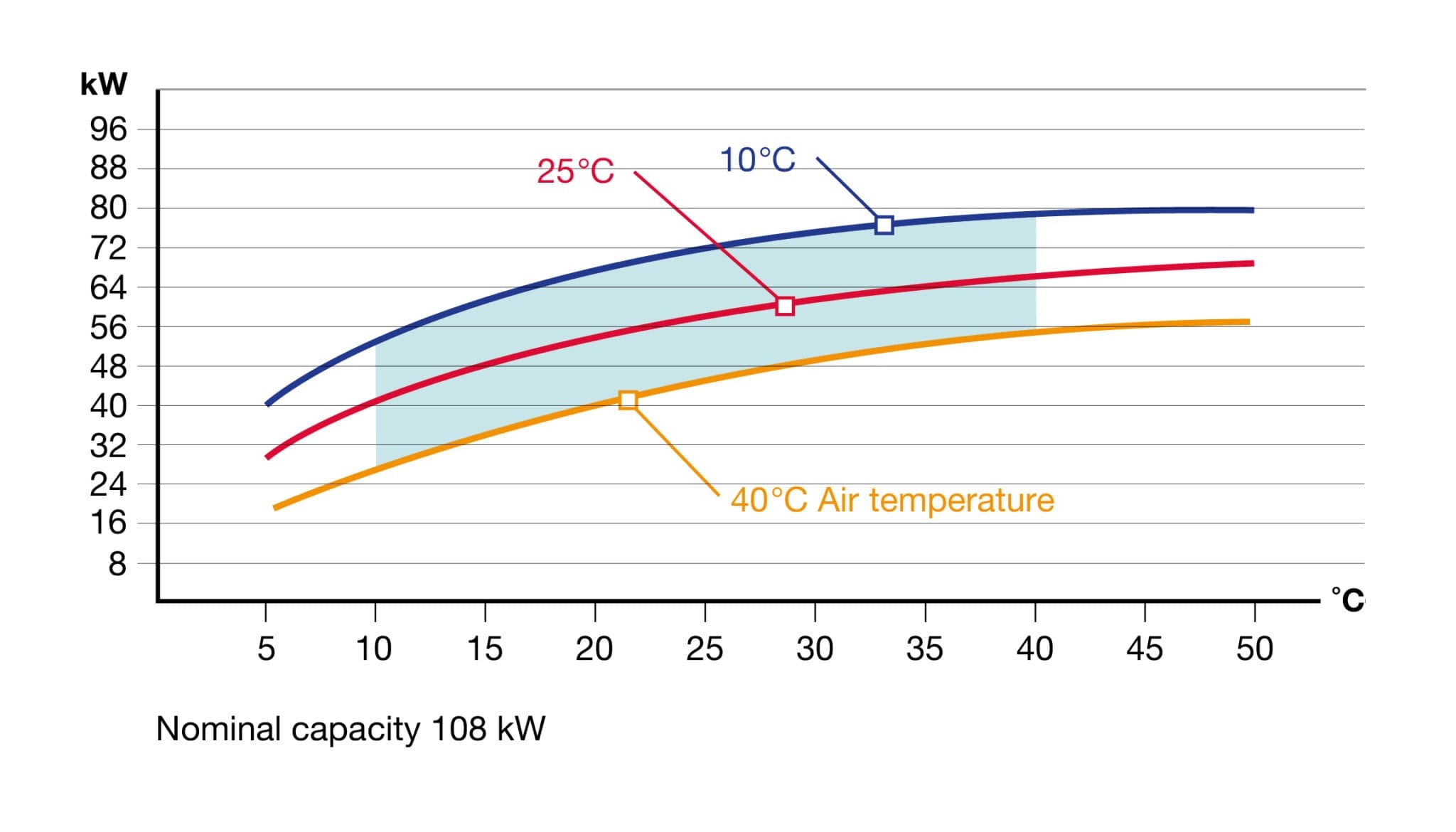

냉각 용량 Cooling capacity

펌프 용량 Pump capacity

제품 정보

CLASSIC Cool TT-108'000

제   품
온도 범위
대기 온도
냉   매
가열 용량
물 탱크 용량
명목 냉각 용량
펌프 시스템은 도표 데이터 시트 참조
모   터
최대 펌프 압력
최대 유량
내부 최대 유량
압축기
공기 냉각, 물 냉각 콘덴서
공냉식
수냉식
공기 체적
가열 / 냉각 모드에서의 전력 소비
제어 장치
측정 센서
배관 규격
공급 라인
리턴 라인
자동 물 채우기
배   수
물 냉각시만 적용되는 냉각수 유입
물 냉각시만 적용되는 냉각수 유출
바퀴포함 치수 , LxWxH
비어있는 무게 약.
색   상
kW
l
kW
kW
bar
l/min
l/min
m³/h
kW
mm
kg
TT-108'000
+10°C 부터 +40°C
+45
R-134a
-
360
108
CR510-6
2.2
6/4
100/200
200
밀    봉
2 x 8'000
- / 35
MP-888
Pt-100
1 1/2" BS
2" BS
3/8" BS
1" BS
1" BS
1" BS
2000 x 1300 x 2090
1160
은회색 RAL 7001
기    능
유량 제어
인터페이스 컨트롤러
탱크 없는 버전
● 표준/ ○ 선택 / – 불가능
-
