Oil temperature control units

요 약

 최대 온도 240°C
 오일을 매질로 사용
 가열 용량 48 kW
 냉각 용량 150 kW @ 230°C 간접 175 kW @ 80°C 직접
 간접 냉각 시스템
 펌프 용량 260 l/min; 최대. 4.0 bar

기 능

 온도 표시가 있는 자가 최적화 온도 컨트롤러 1/10°C 단계
 °C 또는 °F 및 l/min 또는 gal/min 표시
 디지털 유량 표시 및 모니터링
 자동 온도 제어
 소비자에서의 온도 제어 전환
 단계별로 가열 가능
 케스케이드 연결 있는 히터
 압력 표시: 펌프, 압축공기 유닛, 압축 공기 메인
 압력 조절 가능

구 조

 고성능 원심 펌프
 밸브가 닫혀 있을 때 내부 오일 순환을 보장하는 바이패스가 있는 핫 오일 회로
 두 개의 냉각 회로:
회로 1: +80°C에서 +240°C까지
회로 2: -20°C에서 +80°C까지
 라임스케일 없는 열교환기
 특별한 가열 스위치 구조 덕분에 오일 균열 없음
 물 접촉 부분은 스테인리스 스틸 또는 청동으로 제작
 조절 가능한 발에 설치된 유닛

안전 기능

 드라이런 가동 시 펌프 보호을 위한 레벨제어센서
 오버플로우 시 안전 차단이 있는 확장 용기
 컨트롤러에서의 전자 온도 제한 및 모니터링
 기계적 안전 온도계
 시각적 및 청각적 오류 표시
 집적회로 차단기
 메인 스위치, 변압기 및 모터 보호 스위치

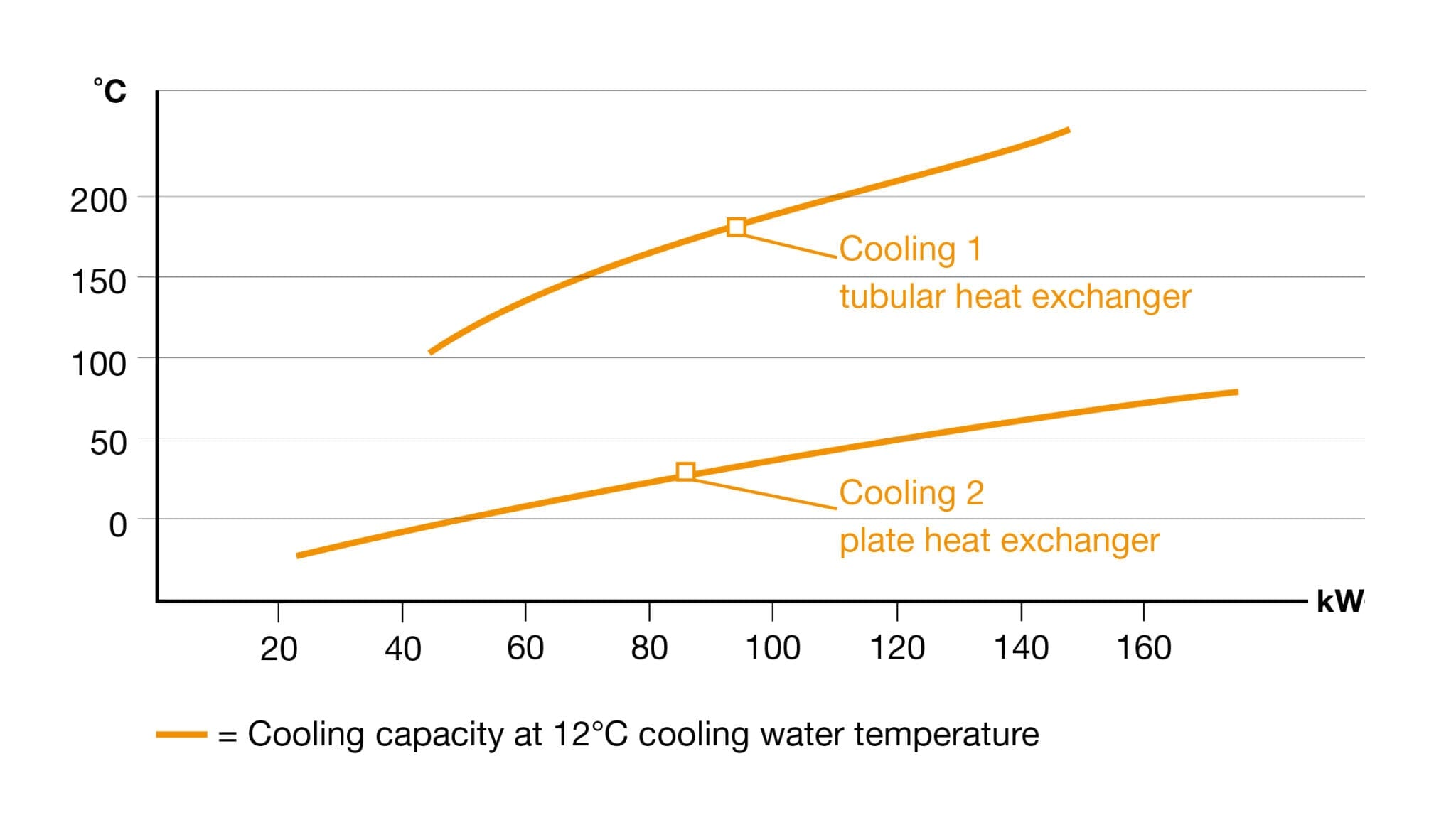

냉각 용량 Cooling capacity

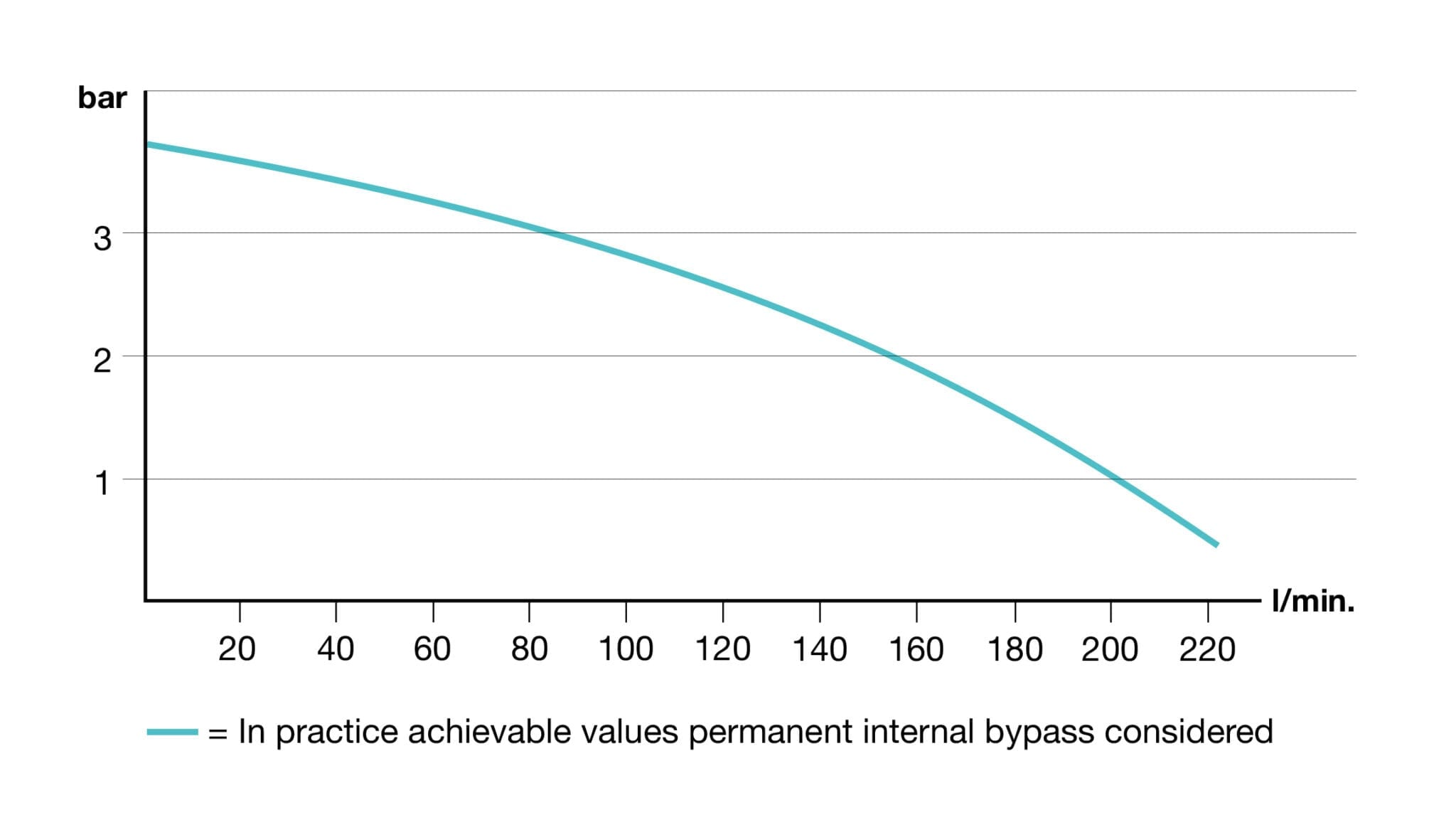

펌프 용량 Pump capacity

제품 정보

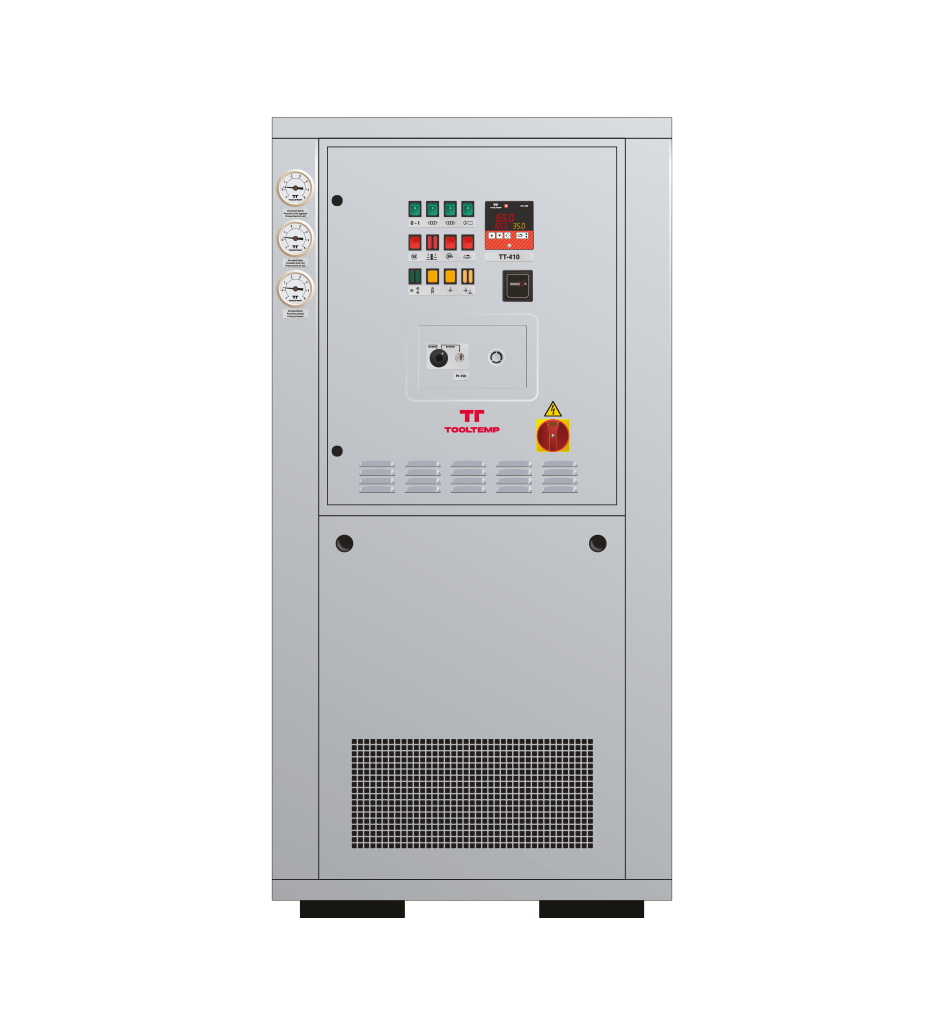

TT-410 X

제 품

온도 범위

열전달 매체

충전량

팽창량

가열 용량

냉각 시스템

관형 열교환기

판형 열교환기

유량제어온도

펌 프

모 터

펌프 시스템 다이어그램 참조

유형 Z : 축면 밀봉 100 l/min; 최대 5.5 bar

유형 A : 자기 드라이브 100 l/min; 최대 5.5 bar

유형 X : 260 l/min; 최대 4.0 bar

유형 Y : 200-500 l/min; 최대 4.0 bar

진공 흡입 용량

제어 장치

측정 센서

배관 규격

열매체 출구

냉각수 출구

냉각수 입구

워터-글리콜

최소 압축 공기

바퀴포함 치수 , LxWxH

비어있는 무게 약.

색 상

℃

mWS

bar

TT-410 X

240

오일

간 접

150

175

230 I 80

●

MP-888

FeKo Typ J

flange DN32 / PN 16

1 1/2" BS

1710 x 790 x 1540

590

은회색 RAL 7001

기 능

유량 제어

누수 방지 장치

금형 배수

금형내부 온도제어

인터페이스 컨트롤러

레벨 제어

시각적 오류 표시

음향 경고

압력 조절

이중 회로 버전

● 표준/ ○ 선택 / – 불가능

●

○

●
