온도 제어 장치 및 냉각 분야에서 40년 이상의 경험을 가진 전문가로서 TOOL-TEMP는 플라스틱, 화학 물질, 식품, 섬유, 인쇄 및 제약과 같은 다양한 산업 분야의 많은 회사에서 신뢰할 수있는 파트너입니다. 당사의 판매 프로그램에는 30개 이상의 표준 온도 제어 장치 및 냉각기 모델이 포함되어 있습니다. 또한 우리는 맞춤형 솔루션을 제공하는데도 강점을 가지고 있습니다.

Oil temperature control units
CLASSIC Oil TT-288/2

CLASSIC Oil TT-288/2

오일 템플릿, 1-회로 장치로도 사용 가능

금형, 롤러, 판

요 약

  최대 온도 250°C
  오일을 매질로 사용
  가열 용량 8 kW
  냉각 용량 2x60 @ 250°C
  간접 냉각 시스템
  mechanical seal이 있는 펌프 용량 100 l/min; 최대 5.5 bar
  마그네틱 커플링 펌프 100 l/min; 최대. 5.5 bar

기  능

  온도 표시가 있는 자가 최적화 온도 컨트롤러 1/10°C 단계
  °C 또는 °F 및 l/min 또는 gal/min 표시
  디지털 유량 표시 및 모니터링
  자동 온도 제어
  금형에 대한 온도 제어를 위한 전환
  단계별로 가열 가능
  압력 표시
  자동 금형 배수
  누유 방지장치 - 압력 및 진공 모드에서 작동 가능

구  조

  mechanical seal 또는 마그네틱 커플링  커플링을 갖춘 고온 펌프
  밸브가 닫혀 있을 때 내부 오일 순환이 보장되는 바이패스와 함께 핫 오일 회로
  침전물이 없는 열교환기
  특별한 가열 디자인 덕분에 오일 균열이 없음
  수집 용기가 있는 확장 용기
  롤러에 장착된 장치

안전 기능

  드라이런 가동 시 펌프 보호을 위한 레벨제어센서
  컨트롤러에서의 전자 온도 제한 및 모니터링
  기계적 안전 온도계
  시각적 및 청각적 오류 표시
  통합 회로 차단기
  메인 스위치, 변압기 및 모터 보호 스위치

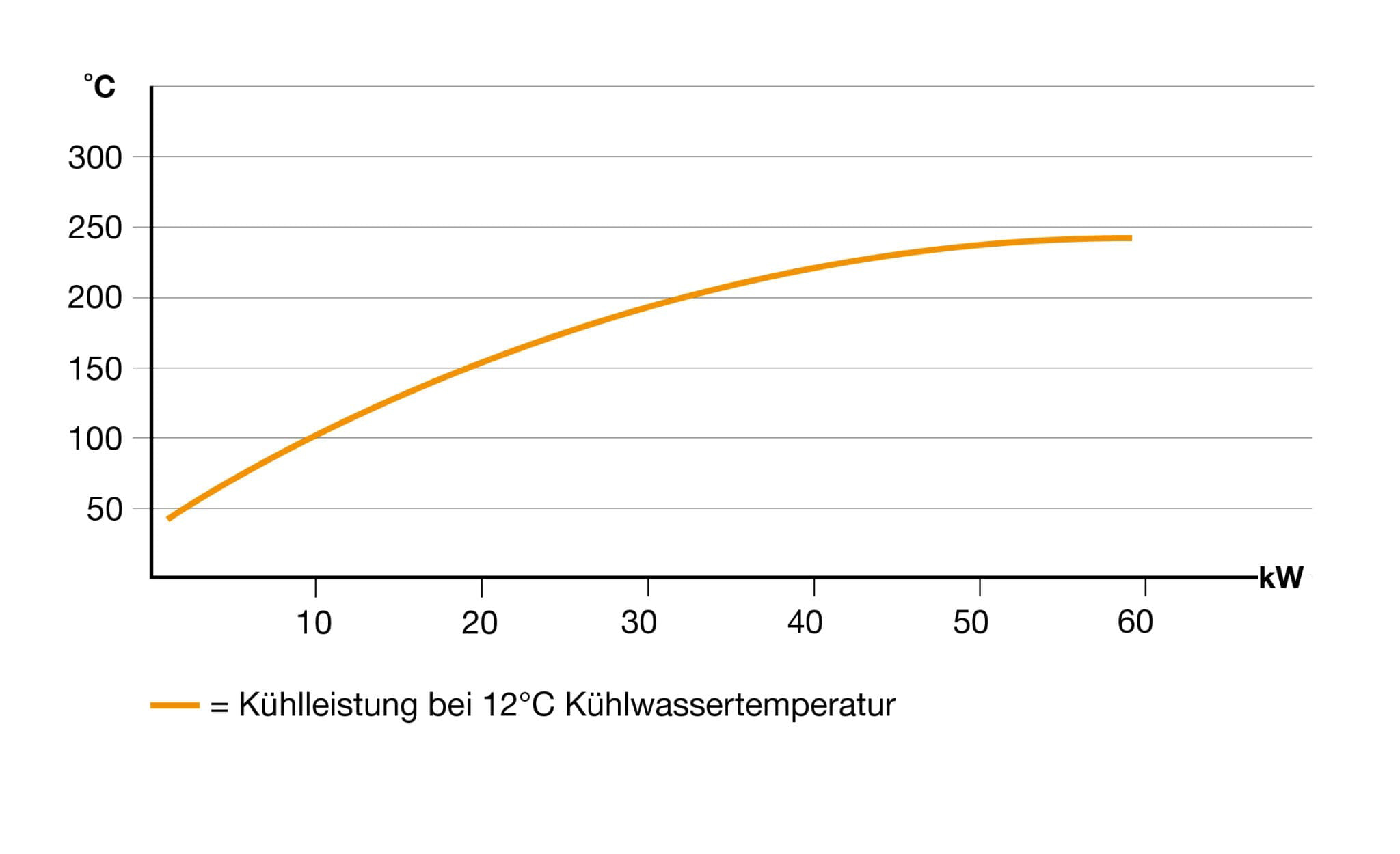

냉각 용량 Cooling capacity

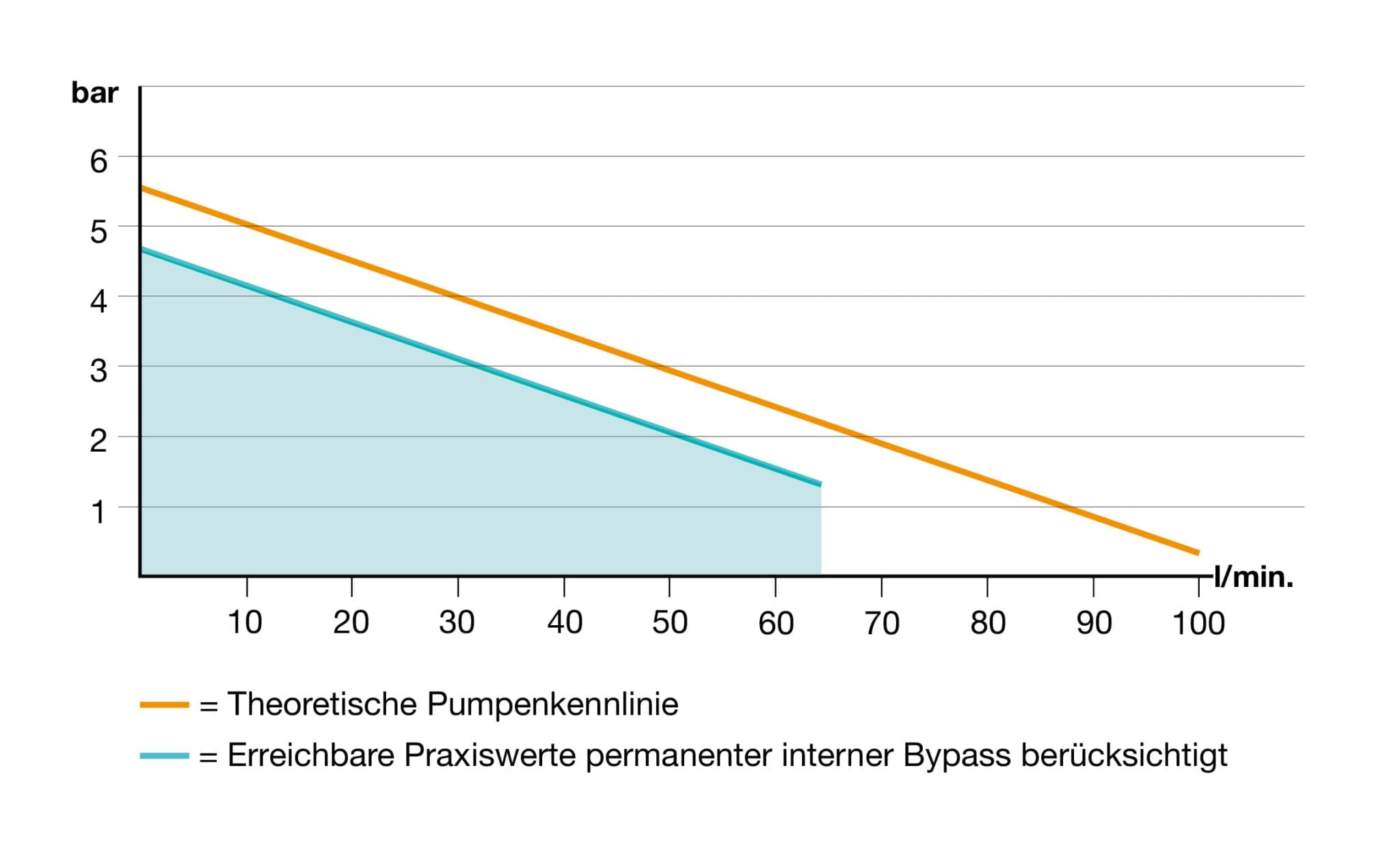

펌프 용량 Pump capacity

제품 정보

TT-288/2

제   품
온도 범위
열전달 매체
충전량
팽창량
가열 용량
냉각 시스템
관형 열교환기
판형 열교환기
유량제어온도
펌    프
모   터
펌프 시스템 다이어그램 참조
유형 Z : 축면 밀봉 100 l/min; 최대 5.5 bar
유형 A : 자기 드라이브 100 l/min; 최대 5.5 bar
유형 X : 260 l/min; 최대 4.0 bar
유형 Y : 200-500 l/min; 최대 4.0 bar
진공 흡입 용량
제어 장치
측정 센서
배관 규격
열매체 츌구
냉각수 출구
냉각수 입구
워터-글리콜
최소 압축 공기
바퀴포함 치수 , LxWxH
비어있는 무게 약.
색   상
℃
l
l
kW
kW
kW
℃
kW
mWS
bar
mm
kg
TT-288/2
250
오일
30
36
8
간   접
2x60
250
1.8
●
○
8
MP-888
FeKo Typ J
3/4" BS
1" BS
1" BS
-
-
1240 x 720 x 1400
325
은회색 RAL 7001
기    능
유량 제어
누수 방지 장치
금형 배수
금형내부 온도제어
인터페이스 컨트롤러
레벨 제어
시각적 오류 표시
음향 경고
압력 조절
이중 회로 버전
● 표준/ ○ 선택 / – 불가능
●
●
●
●
○
●
●
●
-
●
제   품
온도 범위
열전달 매체
충전량
팽창량
가열 용량
냉각 시스템
관형 열교환기
판형 열교환기
유량제어온도
펌    프
모   터
펌프 시스템 다이어그램 참조
유형 Z : 축면 밀봉 100 l/min; 최대 5.5 bar
유형 A : 자기 드라이브 100 l/min; 최대 5.5 bar
유형 X : 260 l/min; 최대 4.0 bar
유형 Y : 200-500 l/min; 최대 4.0 bar
진공 흡입 용량
제어 장치
측정 센서
배관 규격
열매체 츌구
냉각수 출구
냉각수 입구
워터-글리콜
최소 압축 공기
바퀴포함 치수 , LxWxH
비어있는 무게 약.
색   상
℃
l
l
kW
kW
kW
℃
kW
mWS
bar
mm
kg
TT-248
200
오일
8
6
8
20
200
1.8
●
8
3/4" BS
1/2" BS
1/2" BS
-
-
880 x 360 x 920
120
TT-288
250
오일
9
11
8
간   접
60
250
1.8
●
○
8
MP-888
FeKo Typ J
3/4" BS
1" BS
1" BS
-
-
1130 x 390 x 1070
150
은회색 RAL 7001
TT-OIL300
300
오일
9
17
12
60
250
●
○
8
3/4" BS
3/4" BS
3/4" BS
-
-
1130 x 390 x 995
150
기    능
유량 제어
누수 방지 장치
금형 배수
금형내부 온도제어
인터페이스 컨트롤러
레벨 제어
시각적 오류 표시
음향 경고
압력 조절
이중 회로 버전
●
●
●
●
-
●
●
●
-
-
Go to product
● 표준/ ○ 선택 / – 불가능
●
●
●
●
-
○
●
●
-
●
